我們?cè)谥型?a href="http://m.theweddingtailors.com/" target="_blank">CAD也有提供表格的功能，在表格功能離我們也可以連接Excel的表格，使其形成CAD的表格，在我們的使用中很多情況我們還是會選擇直接黏貼成OLE的對象。

如何設置OLE的EXCEL表格文字的大小。

其實CAD很早就有了這個功能，在粘貼EXCEL表格的時候就會彈出一個對話框來設置OLE文字大小，可能很多人沒有注意到，或者將這個對話框隱藏了，下面就簡單介紹一下這個功能。

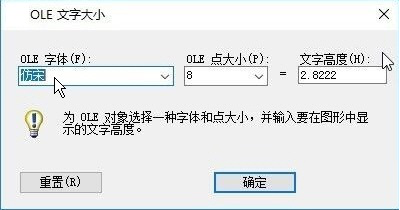

從EXCEL中打開一個表格，選中一些單元格后按CTRL+C，切換到CAD中，按CTRL+V，就會彈出下面的對話框，如下圖所示。

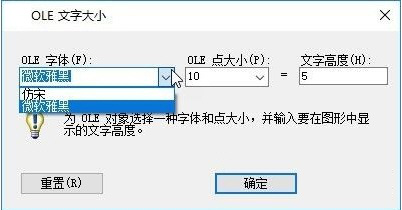

通過這個對話框我們可以根據字體的大小來調整OLE的大小，我們可以復制的表格中宋體的字高是10，我們希望到CAD中粘貼的高度是2.5，就在OLE字體中選擇：宋體，OLE點大小設置為10，文字高度設置為2.5。如果EXCEL表格里還有其他字體且采用其他字高，可以在OLE字體列表中選擇此字體并設置相應的轉換高度，如下圖所示。

但兩種字體設置的字高最好跟EXCEL中點數比相似，在粘貼成OLE對象時并不能將兩種字體按照不同的比例顯示，只能以其中一個字體作為比例轉換的標準。

我們可以將復制的表格分別設置成字高2.5和5各插入一份，觀察一下粘貼的OLE圖形的尺寸，如下圖所示。

有人說怎么在我粘貼EXCEL表格的時候沒有彈出這個對話框啊，這有兩種可能，一是你的版本太老，不支持這個命令，或者你的版本夠高，但你將這個對話框隱藏了。

其實用命令也可以打開這個對話框，選中已插入的OLE的EXCEL表格，輸入OLESCALE命令，就可以打開此對話框，重新設置通過字體大小來調整OLE的尺寸。

至于為什么有的人粘貼EXCEL表的時候不彈出OLE文字大小對話框呢，可能是在選項對話框中關閉了OLE文字大小的顯示，如下圖所示。

粘貼OLE的操作很方便，又有方法來控制OLE文字的大小，在很多情況下就不必將EXCEL表格就不必再轉換成CAD表格對象了。
