CAD的角度標注如何由XX.XX°改為XX°XX′XX″？

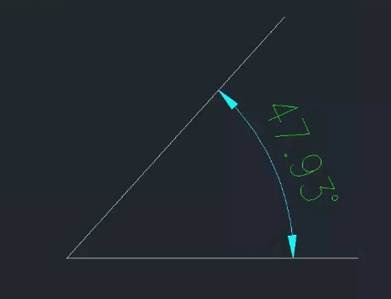

在CAD繪圖過程中有時角度標注會遇到下列情況，以度數為單位：

實際應用中要是需要直接標注精確到度分秒怎么辦呢？通過單位換算當然也是可以做到的，但是在CAD標注樣式中有單位的更改，用起來是不是更得心應手呢？具體怎么操作來看看下列的步驟和示例圖。

具體步驟：

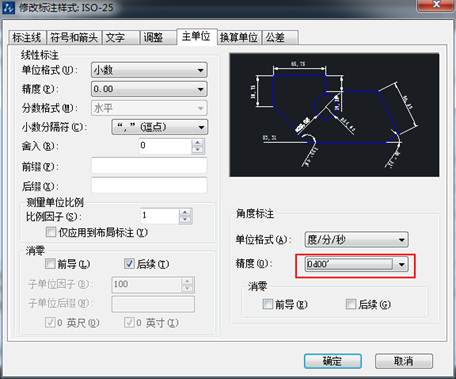

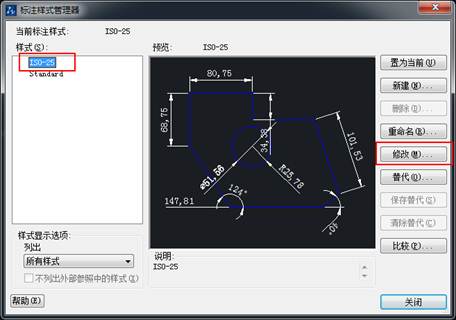

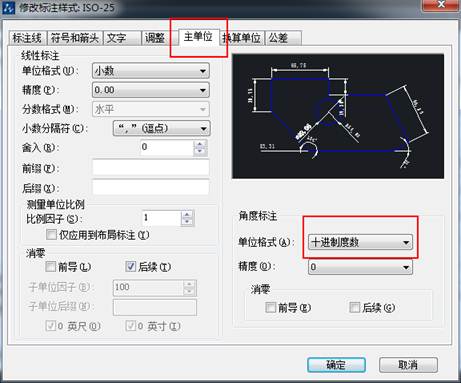

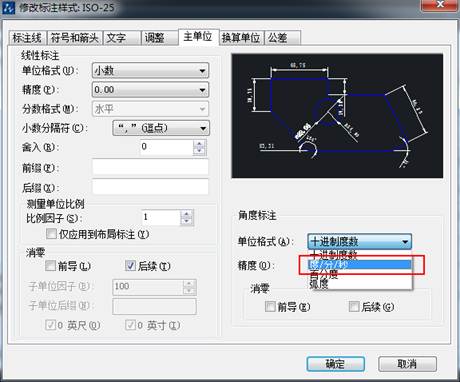

在菜單欄中選擇“標注”，選“標注樣式”，打開標注樣式管理器，然后選擇你正在使用的標注樣式，選擇“修改”-〉選“主單位”標簽-〉在右邊“角度標注”的“單位格式”中選擇“度/分/秒”-〉“精度”選擇0d'00'00即可。具體示例圖如下。

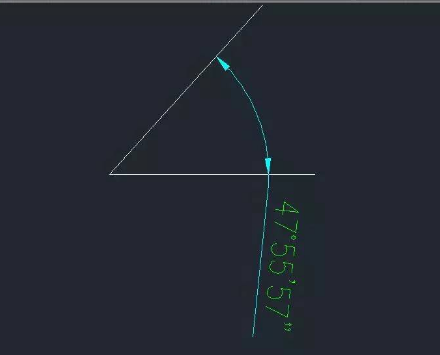

確定并關閉標注樣式對話框后剛才的角度標注則更換為下圖所示。
