CAD中如何創建標注基線尺寸

上回跟小編一起學會了在CAD中標注圓心標記與公差，今天小編為大家?guī)砘€尺寸標注執行命令，再跟小編做一次練習一番吧。

【基線】命令屬于符合尺寸工具，此工具需要在現有尺寸的基礎上，以所選的尺寸界限作為基線尺寸的尺寸界線創建基線尺寸。執行【基線】命令主要有以下幾種方式。

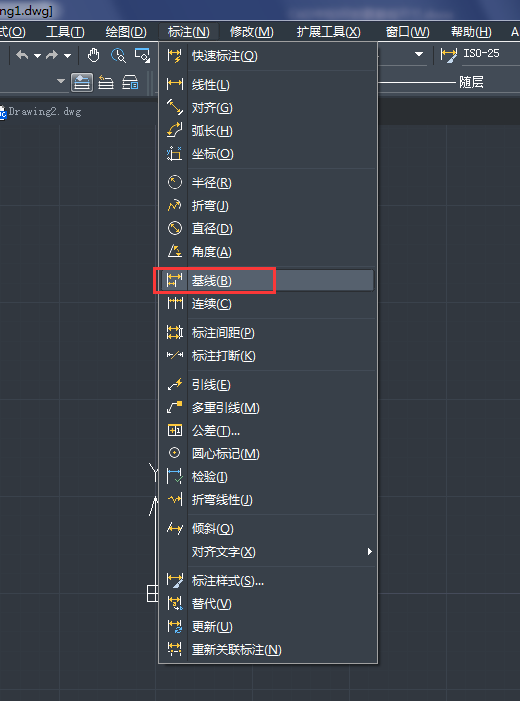

1.     執行【標注】|【基線】命令。

2.     單擊【標注】工具欄的基線按鈕。

3.     在命令行輸入dimbaseline按enter鍵。

4.     使用命令簡寫dimbase按enter鍵。

下面通過一個簡單的案例來學習一下【基線】命令的標注方法和標注技巧吧。

a.     執行【文件】|【打開】命令，打開文件素材。

b.     執行【標準】|【線性】命令，標注線性尺寸作為基準尺寸。

c.     單擊【標注】工具欄的基線按鈕，配合端點捕捉功能標注基線尺寸。命令行操作過程如下。

當激活【基線】命令后，系統會自動以剛創建的線性尺寸作為基準尺寸，進入基線尺寸的標注狀態；該命令的【選擇】選項用于提示選擇一個線性、坐標或角度標注作為基線標注的基準，【放棄】選項用于放棄所標注的最后一個基線標注。
