CAD不等比縮放技巧
CAD下圖形怎么進行不等比縮放？

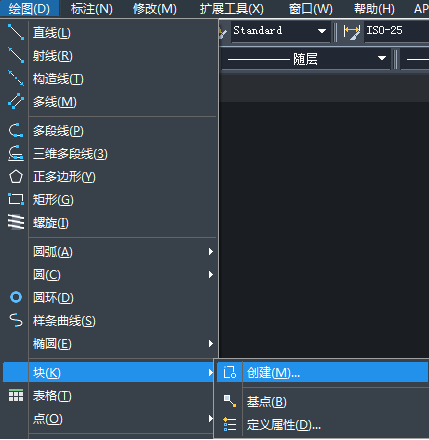

1.我們先將這個圖案自定義成塊，點擊：繪圖→塊→創建，快捷鍵b。

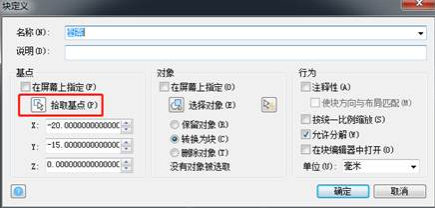

2.在自定義塊時，需要選中圖案的基點，便于作圖方便。如果不選，默認是坐標原點。
3.然后，我們給圖形命名，點擊確定；我們雙擊圖案，這時圖案已經結成塊了。
4.我們點擊“插入”再點擊“塊”。

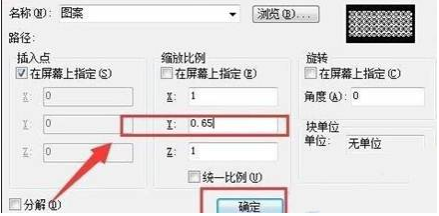

5.彈出對話框，找到縮放比例。想要縮放的是Y軸，將Y軸的比例調小即可，設置好比例后，點擊確定。

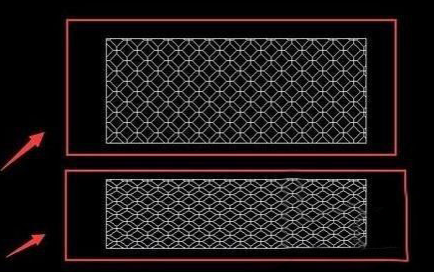

6.對比效果，可以看到Y(jié)軸的比例成功縮小。
