CAD怎樣不等比縮放圖形

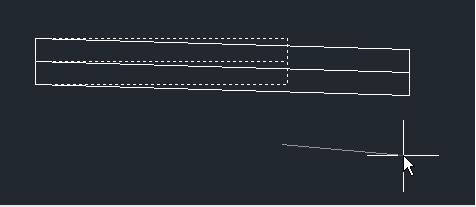

1.對圖形進行不等比例縮放，如果圖形比較簡單，需要用到單方向調整尺寸時，可以用拉伸STRETCH命令。將圖形被框選的頂點按指定方向移動，從而達到修改圖形尺寸的目的。拉伸的方向可以用光標控制，因此可以沿軸向移動，也可以沿其他方向移動，如下圖所示。
2.先用圖塊B命令將圖形創建為圖塊，在插入插入剛創建的圖塊，并在插入對話框中設置各軸向比例，如下圖所示。在創建完圖塊后，也可以直接在特性面板（CTRL+1）中修改圖塊各軸向的比例。
