CAD如何快速找出新舊圖紙的不同
我們?cè)贑AD繪制設計圖時，修改圖紙是避免不了的，但是我們需要快速的修改圖紙的話，靠眼睛來找是肯定找的沒那么細致甚至還消耗時間，那我們可以通過CAD繪圖軟件來幫助我們找呀！
1. 我們打開熟悉的CAD繪圖軟件

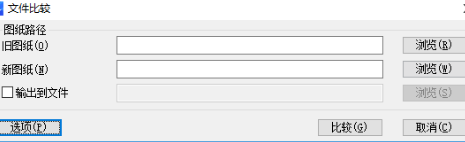

2. 命令行里輸入“FCMP”然后會彈出“文件比較對”對話框

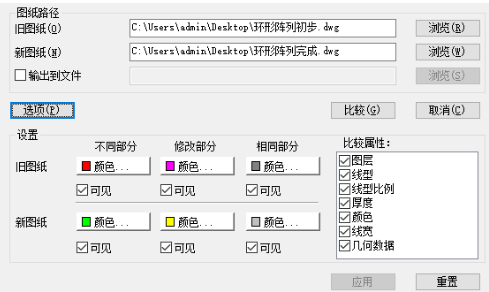

3. 然后我們插入要比較的新舊兩張圖紙，點擊“選項”找到“比較屬性”，之后我們可以根據自己需要比較的條件來勾選
4. 勾選完成后，點擊“比較”，然后對比效果就出來啦！
舊圖效果如下：
新圖效果如下：
