CAD傾斜標注的三種方法

CAD怎么傾斜標注？?jī)A斜標注是CAD標注中的基礎教程，掌握傾斜標注的方法，可以大大提高圖紙的合理性和美觀性。今天小編為大家介紹CAD傾斜標注的三種方法，下面一起來學習一下吧。

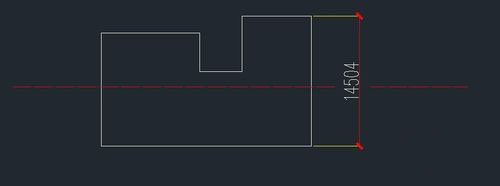

打開CAD軟件，新建一份圖紙，如圖所示，下面的CAD標注是我們用線性標注標出的，可以看到標注的數字在中心線上，這種情況在圖紙標注中是錯誤的。為此，要將標注的數字移開中心線位置。

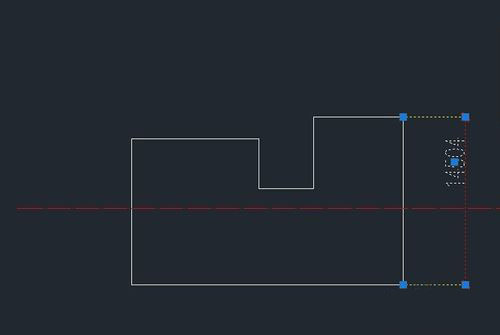

方法一：選中標注的尺寸，可以看到數字附近有個夾點，直接拖動夾點位置即可將數字從中心線移走；

方法二：按快捷鍵BR將中心線擋住數字的部分打斷即可；

方法三：選中標注的尺寸，然后展開標注的下拉菜單，選中“傾斜”；可以在下方命令行看到，輸入傾斜角度的文字；比如我們要標注尺寸傾斜-30度，按回車確定后，可以看到標注尺寸就逆時針傾斜了30度。

以上就是CAD傾斜標注的三種方法介紹，大家掌握了嗎？希望能對大家有所幫助！
