CAD中帶屬性的塊中文字的位置怎么調整？
CAD里的塊可以多個圖形組合成整體以方便移動和編輯。但是如上圖，當圖形和文字在同一個塊內的時候要怎么操作不分解塊且使文字的位置改變？
方法如下：

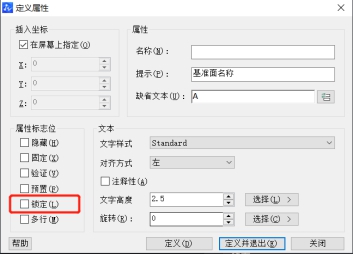

1.在命令行中輸入att，打開定義屬性對話框，在“屬性標志位”一欄下取消“鎖定”前面的勾選（此時可以使插入塊后，其屬性可以用夾點方式進行任意移動）；
2.接下來選中塊后，塊里的屬性插入點會顯示出來，激活使其變?yōu)闊釆A點即可拖動它的位置；
3.下面就是把字母拖動到圖塊中央的最后效果啦！
