CAD怎么畫手表表盤平面圖

CAD怎么畫手表表盤平面圖？很多朋友喜歡戴手表，想要繪制一個手表表盤，該怎么繪制呢？主要使用到環形矩陣，選擇，和文字這些基礎功能，下面我們就來看看詳細的教程。

1、表盤的繪制思路是首先繪制兩個同心圓做大體，然后利用陣列作出刻度盤，添上數字，最后使用選擇做出時針分針?，F(xiàn)在我們輸入命令“c”來繪制同心圓。

2、我們需要的是兩個同心圓做表殼，圓的半徑并不做限制，這里我選擇的是半徑分別為30,35的同心圓。

3、然后我們開始繪制刻度線，現在我們畫一個長度為3的直線在內圓的象限點上，準備使用環形陣列。

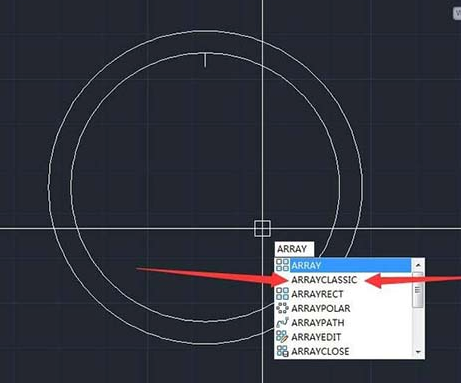

4、要想使用環形陣列就需要調出陣列參數面板進行設置是很方便的，直接輸入命令“arrayclassic”后空格鍵確定就能看到。

5、現在在陣列面板中，我們選擇“環形陣列”，開始設置參數，項目總數為“60”，填充角度“360”，然后選擇陣列中心點，點擊“中心點”按鈕。

6、之后讓我們指定陣列中心點，這里選擇同心圓的圓心。項目總數60為刻度總數是60條，填充角度360為這60條刻度布滿了這個圓。

7、選擇完中心點后，回到了陣列面板，開始選擇陣列對象了，點擊“選擇對象”的按鈕。

8、我們選擇先前畫好的長度為3的直線后空格鍵確定，它將會均勻分布在360度的圓中，且數量為60。

9、這下我們設置好環形陣列的全部了，滿足地按下“確定”按鈕，見證奇跡的時刻。

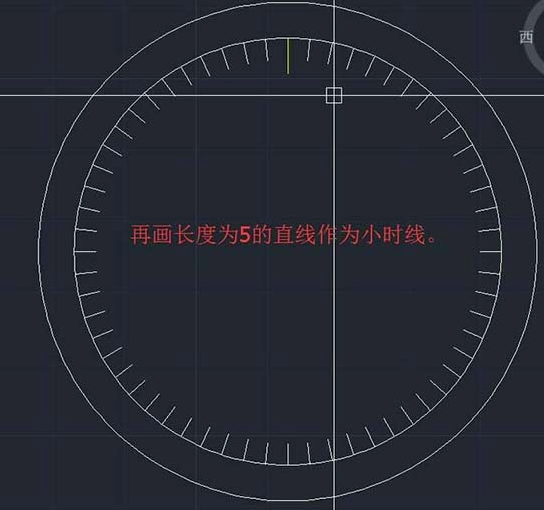

10、畫好刻度線后，我們需要小時線，所以我們再在圓的象限點上畫稍長的直線，這里長度為5.

11、同樣調出陣列參數面板，選擇“環形陣列”，項目總數為“12”，填充角度為“360”，選擇中心點，選擇對象，都是類似的。

12、現在大體已經形成了，我們需要添上文字，點擊左側工具欄的“文字”按鈕，輸入小時線下的數字，小提示，這里也可以用環形陣列來做哦。

13、最后，我們在圓中畫指針軸，使用命令“c”畫一個小圓，再用命令“l(fā)”畫兩條直線來繪制指針。這樣我們的手表表盤就完成了。
