在CAD的使用過程中，有時候需要繪制圓的外切四邊形或者五邊形，那大家是否知道繪制圓的外切多邊形的方法呢？
今天小編就來給大家簡單講解一下畫圓的外切多邊形的方法步驟
1、首先，大家先打開中望CAD軟件
2、點擊界面上方菜單欄的“繪圖”-“圓”-“圓心、半徑”按鈕
3、根據命令行出現的相應指示畫出一個半徑為100的圓

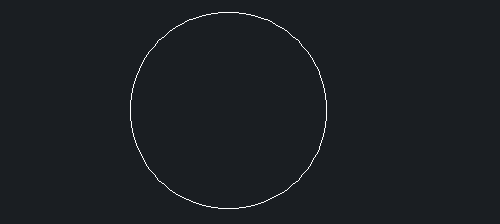

4、執行結果如下圖所示
5、在CAD軟件的命令行中輸入POLYGON指令，根據這里小編以正五邊形為例子
6、根據命令行出現的指示完成操作，輸入多邊形的邊數5，再點擊圓心，選擇外切于圓的方式
7、再輸入指定圓的半徑為100

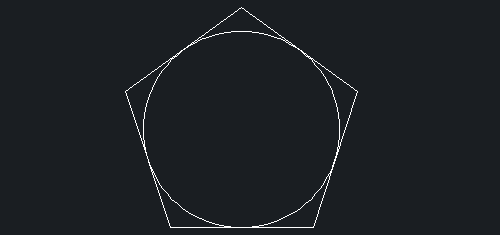

8、這樣，圓的外切多邊形就繪制完成了
