在CAD的使用過程中，繪制圓、多邊形等操作都是十分簡便的，那大家知道如何繪制出不規則的圖形呢？
下面小編以使用直線命令繪制出不規則的四邊形作為例子，給大家講解一下畫不規則圖形的方法步驟
1、首先，大家先打開中望CAD軟件
2、點擊界面左方工具欄中的“直線”按鈕，再點擊界面上的任意一點作為起點

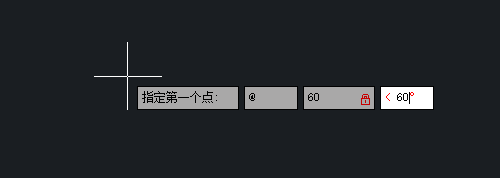

3、根據CAD軟件命令行出現的指示完成操作，輸入直線的長度和角度。這里我們直接點擊shift+@組合鍵，再輸入長度60；點擊shift+<組合鍵，再輸入角度60

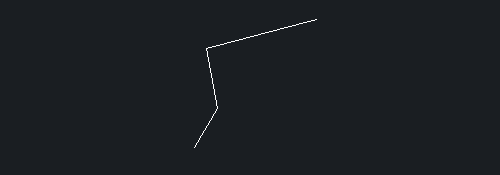

4、重復上述操作，再畫出兩條直線，分別是長度為80、角度為120以及長度為150、角度為15的直線，執行結果如下圖所示
5、最后，直接連接直線段的第一點和最后一點就可以閉合圖形了
6、這樣，一個不規則的四邊形圖形就繪制完成了
