CAD如何等分角度

在使用CAD繪制圖形時，大家可能都會遇到需要等分角度的時候，一般來說，二等分比較簡單，通過構造線就可以完成，但是如果要將一個角度進行多等分，這個方法就不適用了，接下來的內容就來為大家介紹一下怎么將一個角度進行多等分！

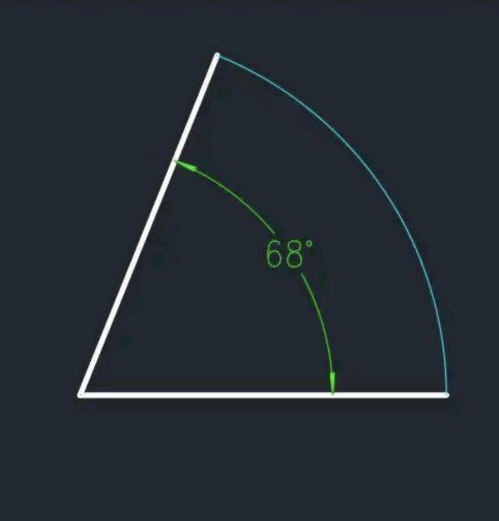

1. 如圖所示的一個角度，如果我們要將它進行四等分，應該怎么來操作？

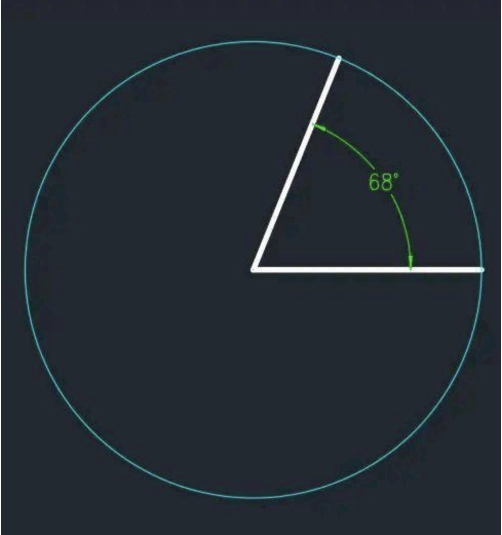

2. 執行圓命令繪制一個圓，以角的頂點為圓心，圓弧經過角度的兩條邊。

3. 使用修剪命令，只保留夾角的部分，將圓的多余部分修剪掉，如下圖所示

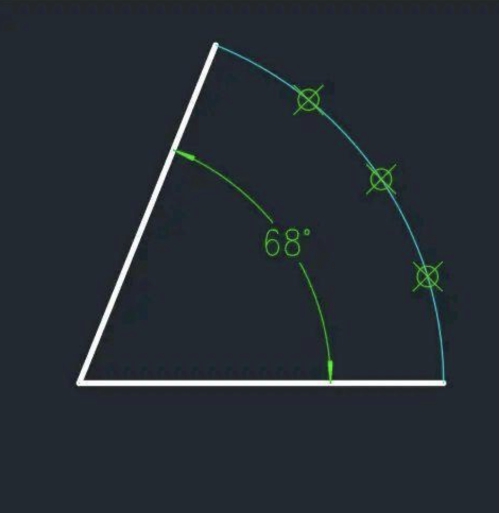

4. 在命令行輸入定數等分命令DIV，按回車鍵確定，選取剛才修剪后的圓弧為等分對象，按回車鍵，輸入等分?jǐn)?shù)量3，因?yàn)榍懊嫣岬揭?等分，所以這里輸入3就可以了，如下圖所示

5. 執行直線命令，把角度的頂點與各個等分點用直線連接，這樣就完成角度的四等分了，如下圖所示。

以上就是在CAD中等分角度的一個方法，這個方法實用性很強，無論是進行幾等分都適用，大家有需要的多試試。
