CAD命令名前“-”符號含義

在CAD中輸入命令時有時需要在前面加一個"-"，這是什么意思呢?

CAD為了適應二次開發程序調用以及操作的需要，很多命令都有了命令行模式和對話框模式這兩種模式。在程序里面調用時，希望能連續操作而且不彈出任何其他的界面，大多采用命令行模式；對話框模式可以把重要選項一次顯示出來，同時設置不同多個參數且操作較簡單，繪圖編輯時常使用這種模式。

下面簡單看幾個命令的兩種模式有何區別？

1、填充

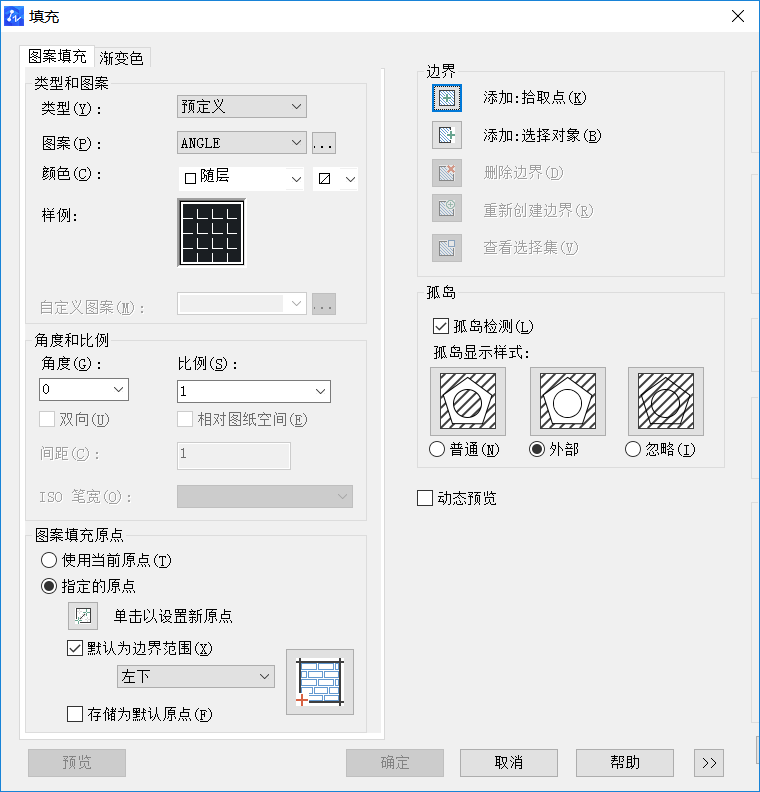

輸入H或HATCH命令后回車，在彈出的填充對話框中可以設置比例、圖案等參數，命令行則不會有命令選項，設置只能在對話框中進行：

輸入-H回車則不出現顯示命令面板或者對話框，命令行會有更多參數。輸入?yún)?shù)關鍵字再回車執行不同的命令，如下圖所示：

2、標注樣式

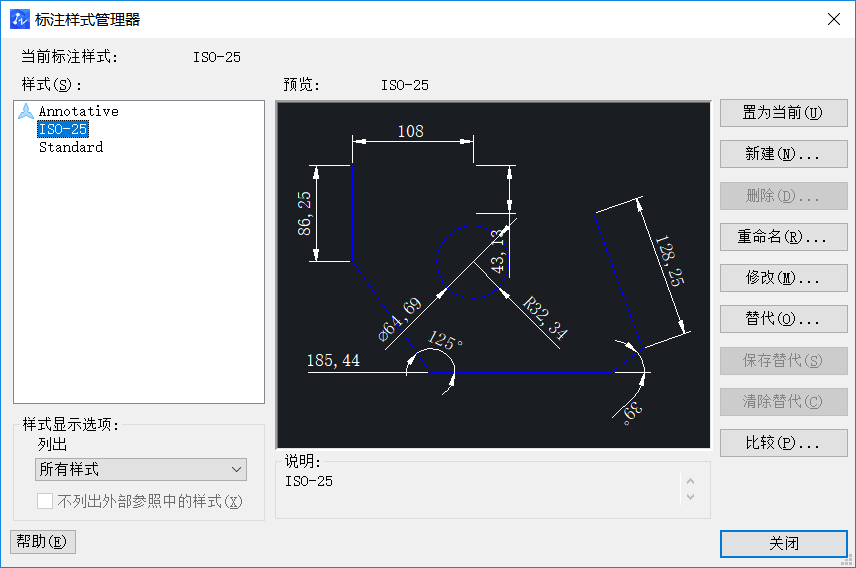

輸入D或者DIMSTYLE后按回車鍵，彈出的【標注樣式管理器】窗口中可以新建、修改、比較標注樣式，如下圖所示：

輸入-DIMSTYLE按回車鍵后可以看到這些選項跟上述對話框有較大區別，如下圖所示：

所示選項跟上方對話框有較大差別，有些選項其實是對話框模式的補充，比如恢復選項中對應是菜單中的標注更新命令，會讓已經被修改過的標注恢復到與標注樣式一致的效果。
