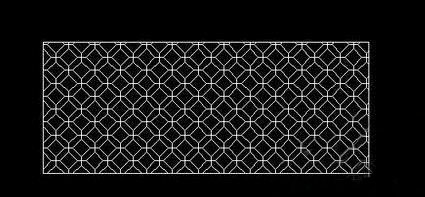

CAD軟件是一款專業的繪圖軟件，在使用CAD軟件過程中，我們經常需要根據實際要求繪制圖形，現在有一個CAD圖形，希望其寬度不變，高度方向進行縮放，即不等比例縮放，該如何操作呢？詳細步驟如下：

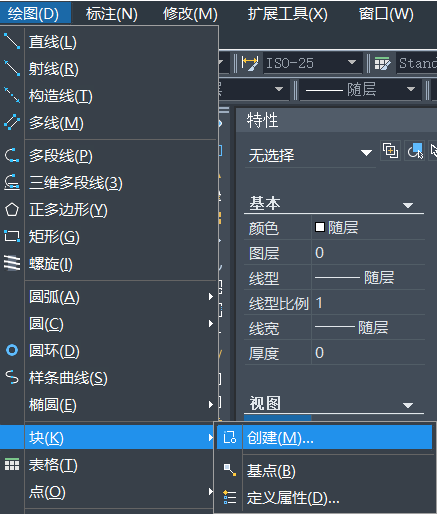

1、首先打開CAD軟件，點擊上方菜單欄【繪圖】——【塊】或者在命令行輸入快捷鍵b，將這個圖案自定義成塊。

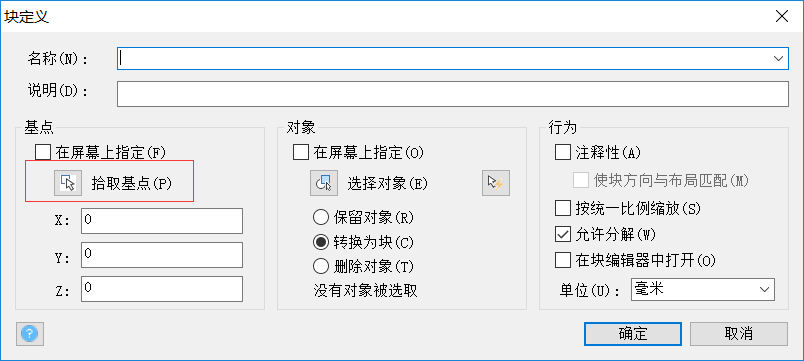

2、自定義塊時，需要先選中圖案的基點，便于作圖方便。如果不選，默認是坐標原點，如下圖所示：

3、給圖案一個名稱，然后點擊確定。

4、雙擊一下剛才命名的圖案，發現這個圖案已經成塊了

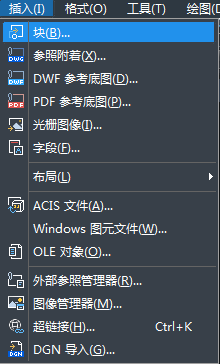

5、接著點擊【插入】→【塊】，如圖所示：

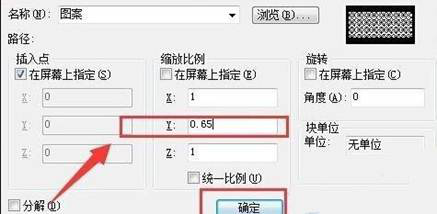

6、彈出如圖所示對話框，找到縮放比例。想要縮放的是Y軸，將Y軸的比例調小即可，設置好比例后，點擊確定。

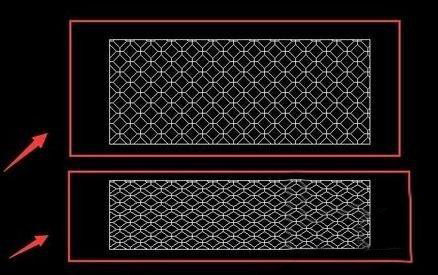

7、如圖所示對比效果，可以看到Y軸的比例成功縮小。

關于CAD圖形如何進行不等比例縮放的步驟介紹到這里，大家可以在CAD軟件上實際操作一下，希望對大家有幫助。
