CAD中的圖幅，全稱是圖紙幅面，指繪制圖樣的圖紙的大小，分為基本幅面和加長幅面兩種。大家一般會把CAD的設計圖放到圖幅里，這樣可以明確知道這幅圖紙的具體范圍。 那CAD中圖幅如何繪制呢，大家一起來看一下吧，具體步驟如下：

1、打開CAD軟件，這里以A3圖紙為例，420x297（mm)進行繪制。

2、設置圖層：細實線和粗實線的選擇，細實線為綠色，線型為continuous，粗實線白色，仍為continuous。

3、繪制圖幅：選擇圖層為綠色的細實線圖層，輸入rec(矩形命令），空格鍵確定，鼠標選定第一點，第二點為對角點，輸入坐標（420,297），空格鍵確定。

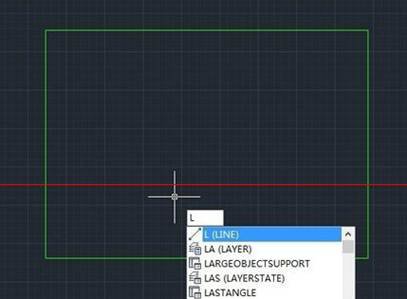

4、切換圖層，選擇白色粗實線的線型，輸入l(直線命令），選定左下角點，按住shift+2，進入相對坐標，輸入（25,5），確定另一點。

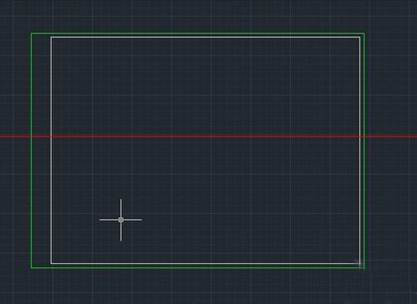

5、打開正交模式，鼠標向右移動，輸入390，空格鍵確定第二點，繼續鼠標上移，輸入287，空格鍵確定，繼續鼠標左移，輸入390，空格鍵確定，再選擇第一點（25,5），閉合圖形。刪除箭頭所指的第一條線.

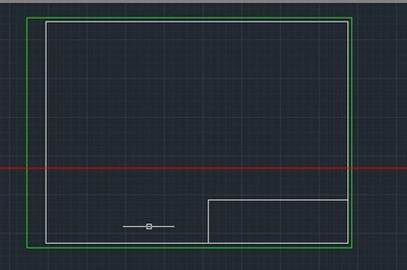

6、在右下角進行標題欄的繪制。以內矩形右下角的點為起始點，輸入直線命令，選定該點，鼠標上移，并輸入56，空格鍵確定，左移輸入180，空格鍵確定，下移輸入56，空格鍵兩次，完成圖形的閉合。

7、選擇開始的上移56的線，此處有兩條粗實線，故應刪除一條，選擇一條，按delete鍵刪除，這樣A3的圖幅就繪制完成了。

以上是關于CAD繪制圖幅的方法，希望對大家的學習有所幫助。
