為什么CAD填充區域是封閉的卻無法填充

我們在使用CAD軟件時會有填充顯示，有時候填充區域明顯是封閉的，而且較簡單，例如是一個矩形或一個圓，但選擇好填充圖案后，卻不能正常填充，這是什么原因呢？ 具體解決步驟如下：

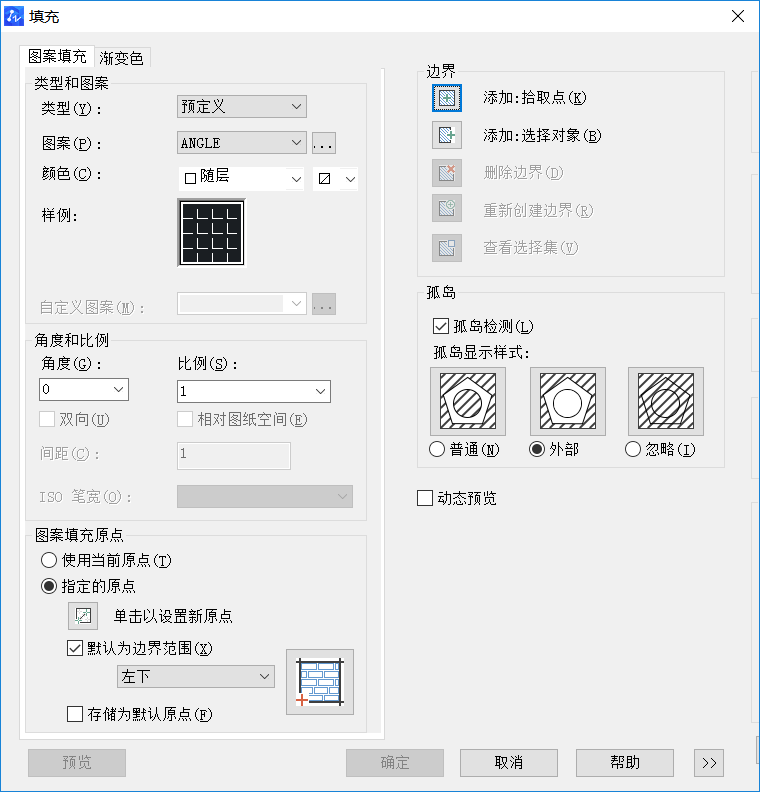

1.是否封閉需要縮放一下細節看看，有時候遠處看起來封閉的位置可能是有間隙的，如果是因?yàn)樾〉拈g隙可以放遠處，設置間隙：在命令行輸入H，快捷鍵進入填充修改，如下圖。

2.如果不是間隙問題，確實是封閉的，需要看一下命令行提示，如果沒有任何提示，就檢查一下FILL變量是否打開。Fill關閉時候，是自動不能顯示填充的,打開則可以。

3.如果不是這個原因，而且命令提示：圖案填充間距太密，或短劃尺寸太小。這說明我們選擇得區域過大或填充比例過小，導致填充圖案的線條數超過了CAD的限制。出現這種情況，首先要檢查一下我們選擇的區域面積是否過大，或者填充比例設置得相對過小。例如我們在一張建筑圖中選擇一個塊方圓幾十米的區域填充一個線性的圖案，填充比例仍設置成默認值1，就有可能出現數萬個填充單元，數十萬條填充線的情況。遇到這種狀況，我們首先要將比例調整成合理的數字，比如100、1000，然后再進行填充。

4.如果比例設置沒有問題，只是因?yàn)閰^(qū)域大，實際就需要這么多填充單元，那就只能將CAD對填充密度的限制放寬了。但圖中如果有這樣密度極大的填充時，圖形操作的整體性能會下降很多，因此要慎用，最好用SOLID填充，用顏色來區分不同的區域。

以上就是本篇文章的全部內容，希望對您有所幫助。更多CAD技巧請關注中望CAD官方公眾號。
