CAD如何實現模型差集效果

模型差集在CAD中的用法大家了解多少呢？模型差集在我們繪制設計圖時應該也會比較經常用到，比如說：零件設計方面就用的比較多，設計完的模型利用差集來到的效果，你知道該如何來達到這種效果嗎？本文就給大家介紹一些操作技巧！

1.首先，我們打開中望CAD軟件。

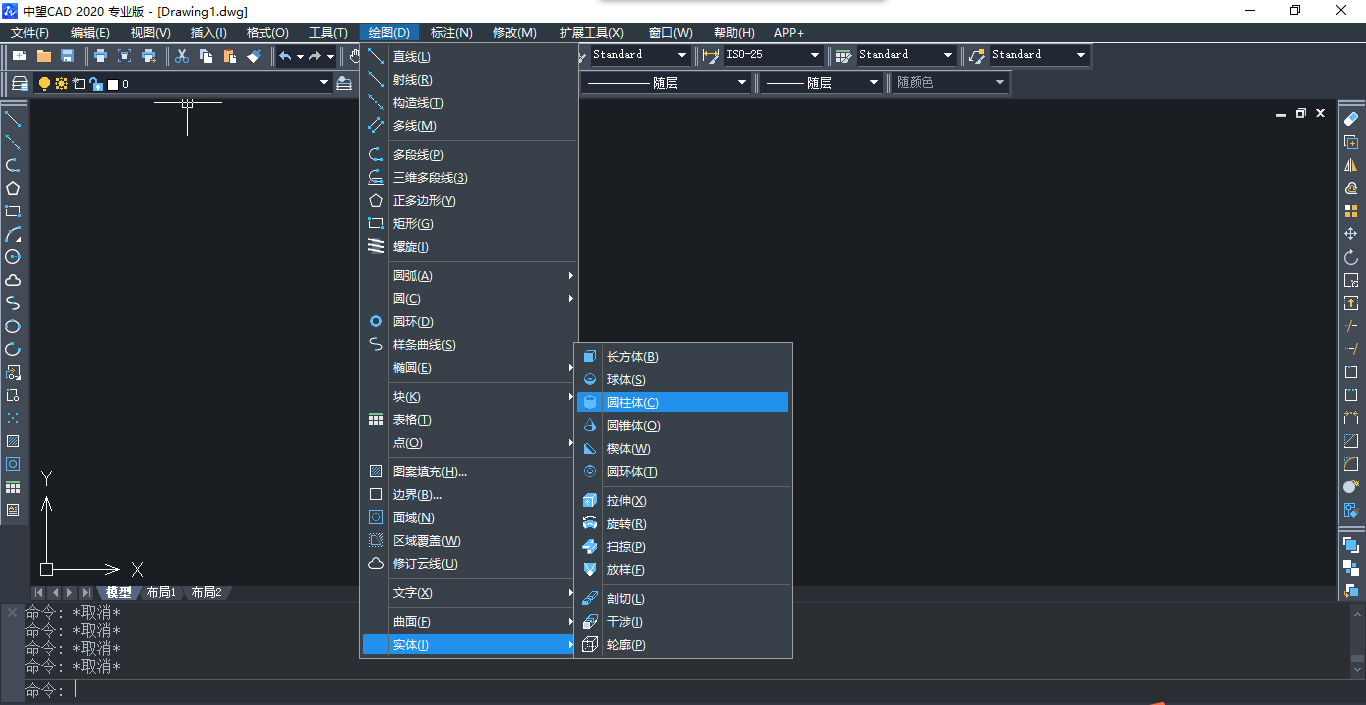

2.我們通過菜單欄點擊【繪圖】點擊【實體】再點擊【圓柱體】。

3.然后，繪制兩個相互疊加的圓柱。

4.接著點擊【修改】點擊【實體編輯】再點擊【差集】。

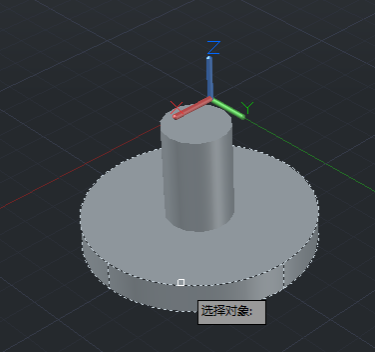

5.我們通過鼠標左鍵在繪圖區選擇要從中減去的實體對象，底部大圓盤中減去圓柱。

6.選擇好后再選擇要減去的對象（長圓柱），回車，最終差集效果如下圖：
