CAD初學者教程：機械制圖技巧

我們?cè)贑AD繪制機械圖的一些步驟技巧是我們必備的，所以對于CAD機械制圖繪制步驟技巧大家知道多少呢？

1.首先，我們要打開CAD軟件

2.繪制出關鍵的中心點

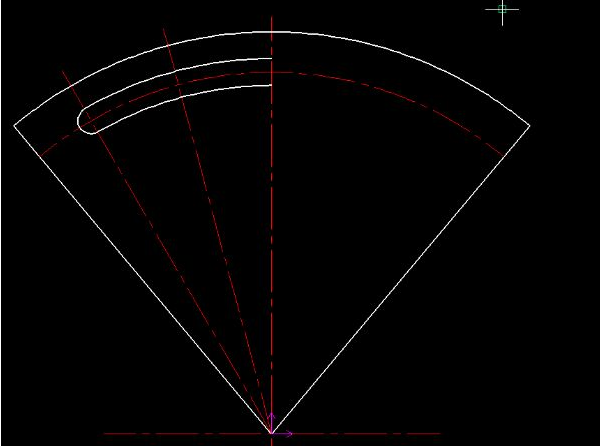

3.把輪廓跟角平分線繪制出來

4.然后以角平分線為準，繪制出幾何圖形，如下圖：

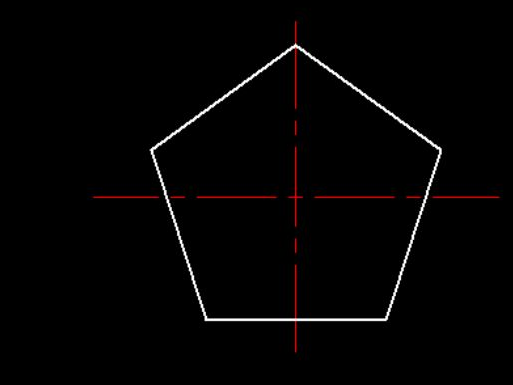

5.單獨繪制一個五邊。

6.然后將單獨的五邊形復制黏貼到圖形中。

7.繪制出相關部分的倒角，以中心線為對稱，剪裁掉右邊部分所有線條。

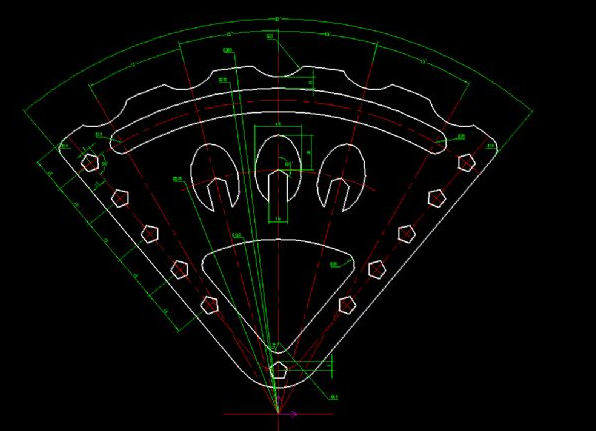

8.將左半部分以中心線鏡像，形成圖形。然后標注上尺寸，完善細節，就完成了。
