想在CAD中定義塊不會怎么辦？

我們在CAD軟件繪圖時，會將塊定義為旋轉動態塊，這樣會使我們繪圖方便許多，那我們?nèi)绾味x旋轉塊呢？

1.首先，我們打開CAD軟件。

2.我們在界面欄點擊“文件”，選擇“打開”，找到自己要定義成塊的圖形。

3.打開圖形之后，在CAD命令欄輸入W進行寫塊，在彈出的對話框中，我們點擊“選擇對象”，然后框選我們要定義的塊。

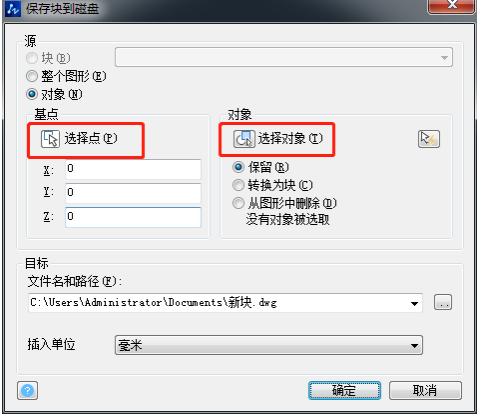

4.框選后按回車，彈出的對話框中，我們點“拾取點”在點“確認”，如圖所示。在彈出的會話框中點擊“是”，完成塊的創建。

5.這時定義的塊就成功了，我們輸入I，選擇插入塊，如圖所示：

6.我們雙擊塊，在彈出的對話框中點確定；在彈出的界面中我們選擇參數，在參數選擇后，選擇旋轉參數；在圖中一次按照1，2，3的順序，完成旋轉參數的設置。

7.完成后，點擊動作，在動作對話框中，選擇旋轉動作，根據命令提示，如圖1，2的順序完成設置。

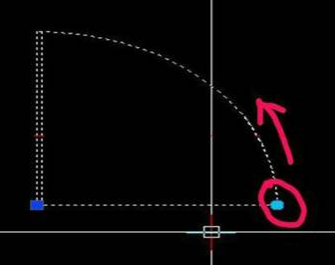

8.然后，點擊“關閉塊的編輯器”，旋轉的塊就定義好了，如圖所示，可以按照圖中箭頭方向自由旋轉了。
