CAD如何用命令設計花盆
在CAD設計三維花盆時，有沒有啥技巧來幫助我們繪制它呢？
1.我們先打開CAD軟件。
2.我們輸入SURFTAB1和SURFTAB2命令，設置曲面的線框密度為20。

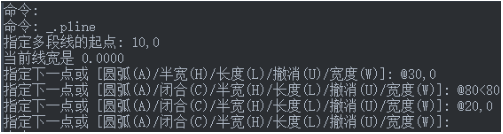

3.我們點擊【繪圖】再點擊【多線段】，繪制花盆的輪廓線，命令欄顯示操作如下：
4.下圖是繪制多線段的效果圖。

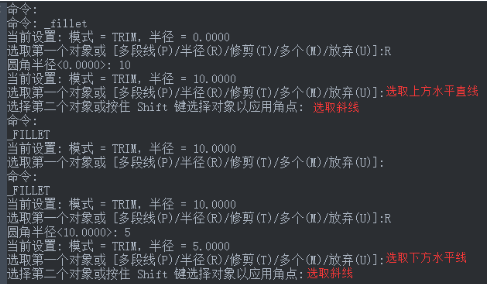

5.然后，點擊【修改】再點擊【圓角】命令，對花盆輪廓線進行圓角處理，命令欄顯示操作如下：

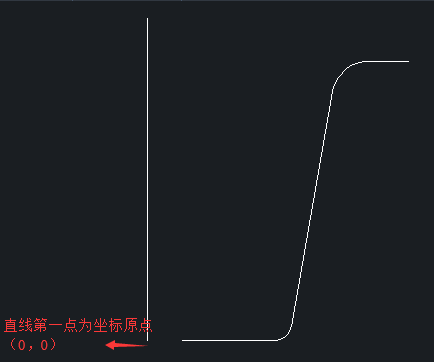

6.點擊【繪圖】再點擊【直線】，以坐標原點為起點，繪制一條長度合適的豎直直線。

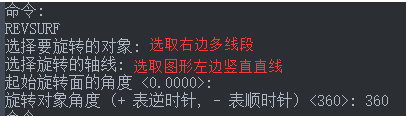

7.我們輸入RESURF命令，執行旋轉網格命令。
8.在CAD中執行上述操作后得到下圖：

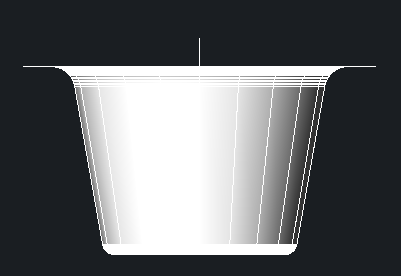

9.我們將視覺樣式切換為帶邊框體著色，效果如圖：
