CAD圓環快捷鍵

圓環是由半徑或直徑不同的兩個同心圓組成的組合圖形，默認情況下圓環的兩個圓形中間的面 積填充為實心。

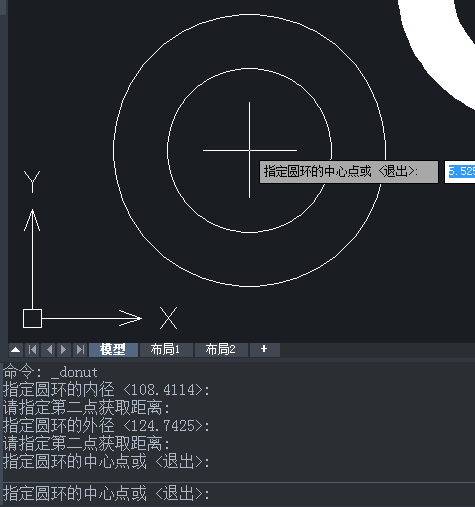

繪制圓環時，首先要確定兩個同心圓的直徑，然后再確定圓環的圓心位置。 調用【圓環】命令的方法如下。

菜單欄：執行【繪圖】I【圓環】命令。

命令行：在命令行中輸入DONUT/DO。

功能區：在【默認】選項卡中，單擊【繪圖】面板中的【圓環】按鈕。 CAD軟件默認情況下，所繪制的圓環為填充的實心圖形。

如果在繪制圓環之前，在命令行輸入FILL命令，則可以控制圓環或圓的填充可見性。執行FILL命 令后，命令行提示如下。
命令：FILL
輸入模式[開（ON）/關（OFF）】<開>
選擇開（〇N )模式，表示繪制的圓環和圓要填充。
選擇關（OFF)模式，表示繪制的圓環和圓不予填充。
