CAD倒角度的用法

我們?cè)诶L圖時，畫2X45倒角時，輸入兩個距離2，就完成了，45度可以不用的，那2X60倒角有怎么用角度呢？怎么設置角度呢？

1.倒角命令：CHAMFER（縮寫：CHA）

菜單：修改→倒角 圖標：“修改”工具欄中 功能的參數可用下面兩種方法確定：

2.設置倒角距離

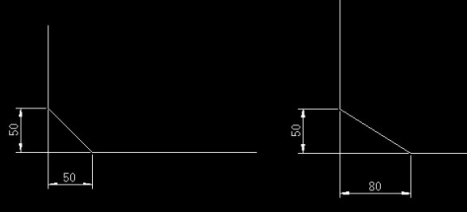

如果已知條件時倒角兩邊縮進的距離，就輸入D（距離）參數，再分別輸入距離1和距離2，然后在拾取兩條直線進行倒角。

3.設置倒角角度

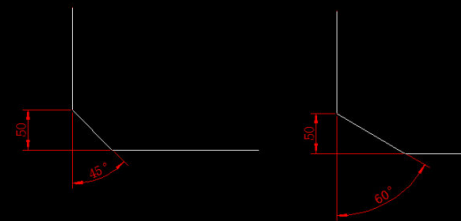

如果已知提交是距離乘角度，如問題中提到的2X60，就需要輸入A（角度）參數，回車，然后根據提示輸入距離和角度，選擇的第一條線是縮進距離為設定距離值的線，如下圖所示：

PS：在倒角距離為零時將使兩邊相交；本命令也可以對三維實體的棱邊倒角。當?shù)估饨堑膬蓷l直線具有相同的圖層、線形和顏色時，創建的棱角邊也相同；否則，創建的棱角邊將用當前圖層、線形和顏色。
