CAD垂直線繪制技巧

CAD如何快速繪制垂直線呢？

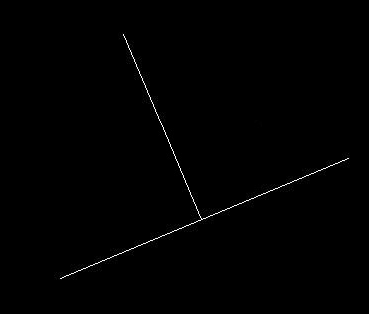

1.首先，我們在繪圖區(qū)域用直線命令任意的一條線段，回車，再重復直線命令，我們制定直線的第一點，同時我們按住鼠標的右鍵和shift鍵，然后選擇直線的垂直線的第二點就會自用的捕捉到線段的垂足點，在垂足點點擊我們的鼠標左邊，就可以完成垂線的繪制，如下圖：

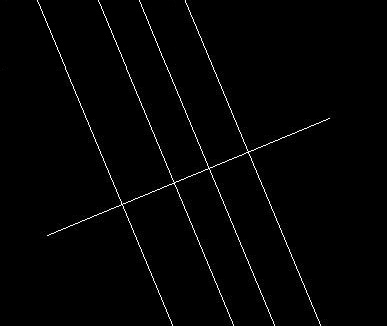

2.我們在繪制去榆中用直線命令隨意的畫出一條線段，在我們的命令行中輸入【XL】即為構造線的快捷鍵，回車后輸入【A】角度快捷鍵，回車后輸入【R】參照，回車，根據(jù)命令欄的提示，我們【選擇直線對象】，我們選擇繪制的傾斜直線，又提示【輸入構造線的角度】， 我們直接輸入【90】即為垂直角度，回車之后把構造線定到線段上，完成垂直的繪制。

3.這樣我們就完成繪制了！
