CAD公差修改技巧
在使用CAD繪制工程圖時，發現找不到標注形位公差的菜單，那么在CAD中如何標注形位公差？
1.首先，我們打開CAD軟件。

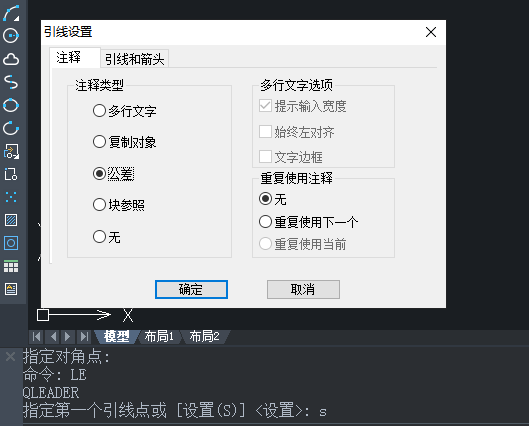

2.然后使用快捷命令LE；在指定的第一個輸入點輸入S，回車。
3.彈出快速引線設置，切換到公差選項，然后點確認。

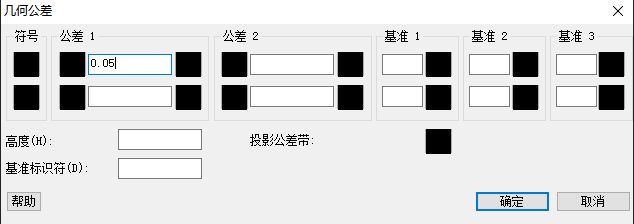

4.按繪圖窗口給出的提示指定第一和第二點后，其會彈出CAD形位公差設計界面，如下圖：
5.根據圖紙的要求或需要對形位公差進行設置。

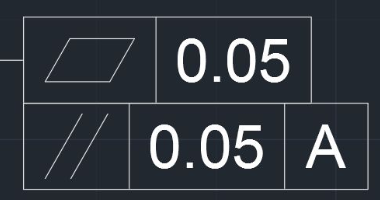

6.設置完成后，點擊確認，輸入的公差結果就如下圖所示：
