如何批量打印CAD圖紙

不同的人對批量打印的需求不同，有些人是一張圖紙里放上數個相同的圖框，希望軟件能自動識別這些圖框，自動拆分打?。挥行┦窍胍淮芜x中多張圖紙，將這些圖紙按統一的設置輸出。因此很難有一款批量打印軟件能滿足所有人的需求。

實際上，如果你能規范作圖、合理設置，CAD本身就提供了一種可以批量打印的工具：發布（Publish）。

發布提供了一種簡單的方法來創建圖紙圖形集或電子圖形集，也就是說可以將多張圖紙和布局批量輸出成DWF文件或PDF文件，也可以直接批量進行打印。

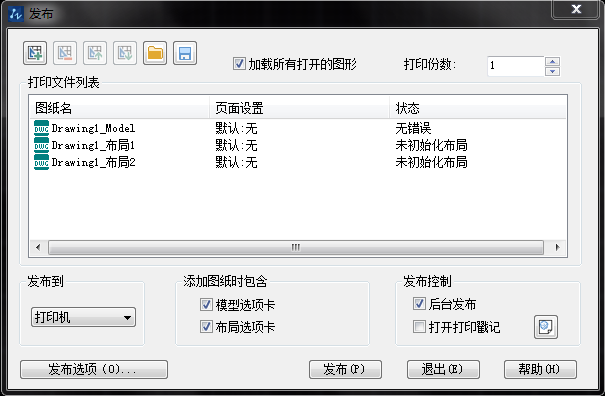

調用發布（Publish）命令后，會彈出“發布”對話框，并會將當前圖的模型和布局自動加入到圖紙列表中，如下圖所示。

點左上方的“添加圖紙”按鈕，可以添加其他圖紙。添加圖紙的模型和布局空間都將被加入到圖紙列表中，在對話框的下方可以選擇是否添加模型選項卡或布局選項卡。當然也可以在添加完畢后，選中多余的布局，點“刪除圖紙”按鈕將其刪除。添加完圖紙后在底部可以設置發布到“打印機”，或者輸出為DWF文件或PDF文件。
