CAD文字高度怎么設置？

使用的字型的高度值不為0時，用DTEXT命令書寫文本時都不提示輸入高度，這樣寫出來的文本高度是不變的，包括使用該字型進行的尺寸標注。

要先學會設置文字樣式，選定一種格式

切記：這時文字高度，一定要設為“0” 再到標注設置里，調用這個你喜歡的文字樣式,同時設置文字的高度 當然，在實際工作中，我們可能需要設置多種文字樣式，（同樣的建議：在此文字高度最好要設置為“0”）

以滿足設置不同標注格式時，分別調用的需要 這個問題，會長期困擾你的， 能解決所有標注問題，要相當長時間的探索。

下面我們來看一個具體的案例吧。

問題描述：

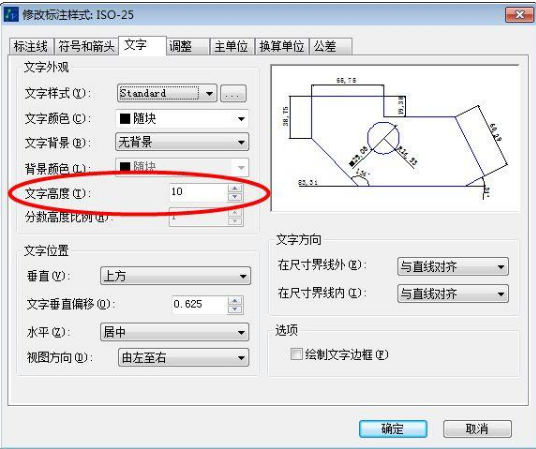

標注樣式【文字】選項卡中【文字高度】修改無效。

使用【DTEXT】命令時不提示輸入文字高度。

問題原因

【字體樣式】對話框中的【文本高度】大于“0.0”，將自動為文字樣式設置高度，設置為“0.0”將默認為上次使用的文字高度。

解決方法

輸入【STYLE】命令，在【字體樣式】對話框?qū)ⅰ疚谋靖叨取繑?shù)值調整為“0.0”。
