在CAD中，圖案填充使用的頻率非常高，尤其是在建筑設計。

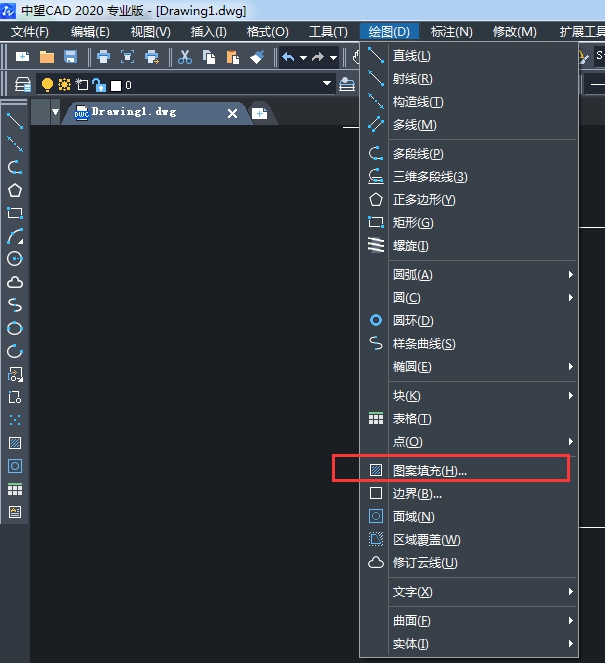

通常在繪圖菜單下的【圖案填充】功能就可以滿足我們的需求。

基本上就是選取好要填充的對象，然后選定CAD中內置的一些圖案，顏色和其他設定，點擊確定就可以，用法還是比較簡單人性化的。

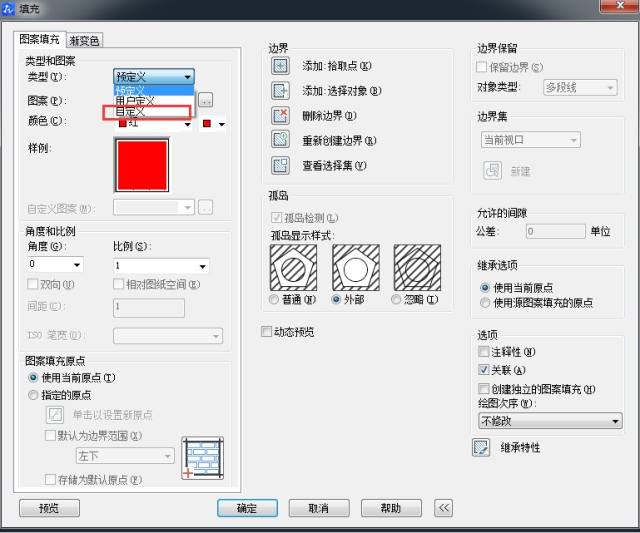

看到這里有小伙伴會問，這里不就有自定義填充嘛。

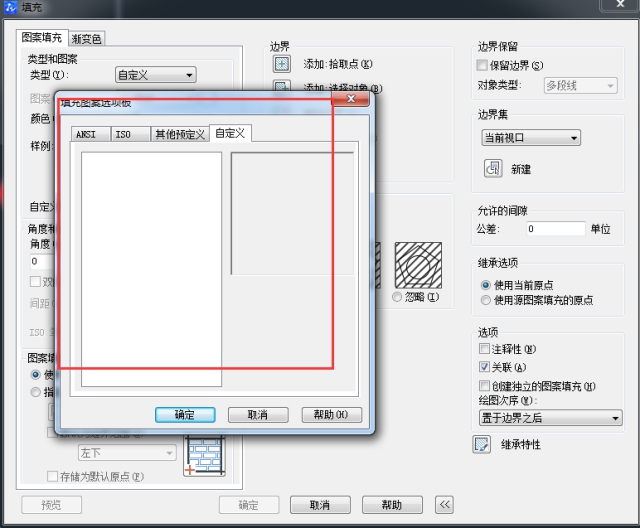

這里的確是有關于自定義填充的選項，但是和想象中的不太一樣，如果下載的安裝包不包括相關填充圖案資料包的話，即便類型選擇了自定義，在選擇圖案的時候，是沒有任何加載的。

這類型的自定義圖案是作為PAT文件放在安裝目錄下的support文件夾里，基本上和CAD中預定義的填充圖案大同小異，和大家想象中的自定義填充圖案不太一樣。

那么還有其他方法嗎？

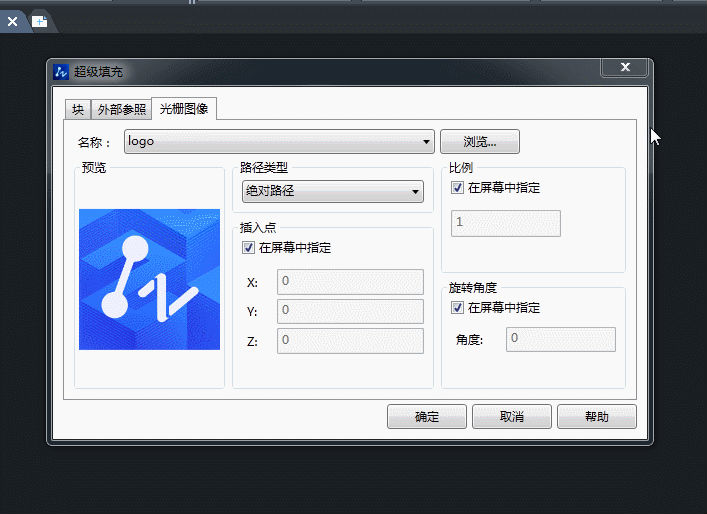

有的，CAD中擴展工具下的繪圖工具，里面有一個超級填充的功能。

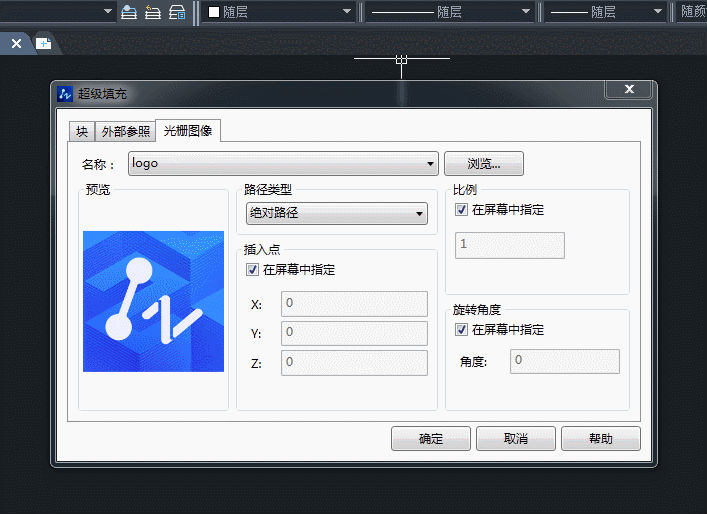

在這里簡單說說用法，基本上就是選擇一種想要的圖案插入，然后根據選擇的比例進行排布，如果你想全覆蓋所要填充的區域，對不起，嘗試了幾次都提示找不到實體，是否是不支持填充圖案比原圖形大呢？希望有小伙伴來解答一下。

如果想要密集一點，那就把比例因子調小一點。

超級填充基本能實現大家自定義填充的需求，但是有一點，如果是不規則而且多變的圖案，除非你是非常熟悉比例，否則的話，不好把握。

以上就是本篇文章的全部分享了，感謝大家的閱讀和支持！您的支持就是我們的無限動力！
