CAD如何使用對象捕捉工具

在我們將CAD尺寸測量工具快捷鍵的時候，我們就涉及到CAD的對象捕捉工具，CAD的對象捕捉工具的開關的快捷鍵是F3，對象捕捉在CAD的使用過程中要經常用到的一個工具，要用好這個工具，

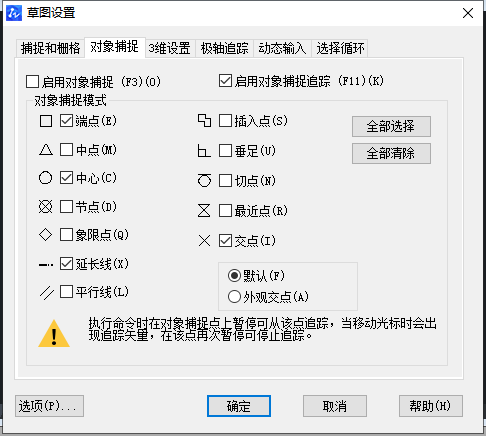

第一步，我們首先要對其進行設置，右鍵點擊命令行下的對象捕捉按鈕，會有一個【設置】的菜單出現，點擊出現下圖所示菜單：

注意：這里我們可以不用全選，要不然對作圖帶來極大的不便。

第二步，在CAD對象捕捉設置菜單中選取我們要捕捉的點，然后才能進行捕捉。

第三步，可見，要使用CAD的對象捕捉命令，有兩個先決條件，一，打開對象捕捉命令，二，在CAD對象捕捉設置中選取要捕捉的點的類型。

第四步，我們也可以進行更高級的設置，比如說：設置捕捉標記的大小和顏色等等，

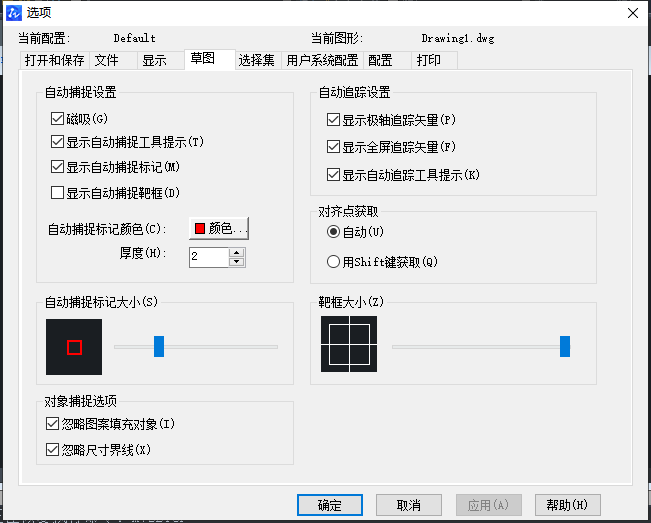

第五步，在上面的對象捕捉設置菜單中繼續選擇【選項】菜單，進入對象捕捉的高級設置，如圖所示：
