想要掌握任何一種工具，練習都是必不可少的。CAD作為一種超級便利的機械制圖軟件，在繪制零件、機械等方面有著不可替代的實用性。今天給大家分享一個機械零件的實操案例，一起學起來吧！

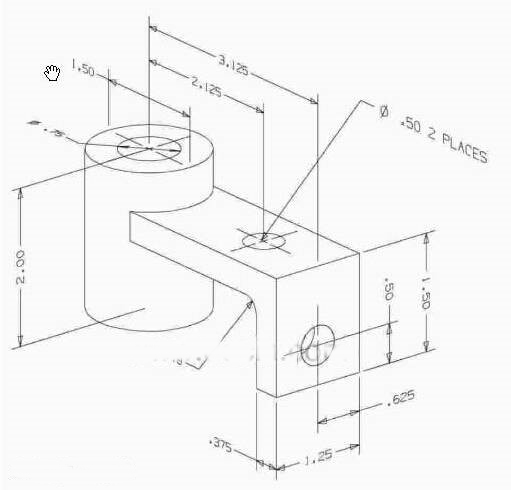

尺寸圖：

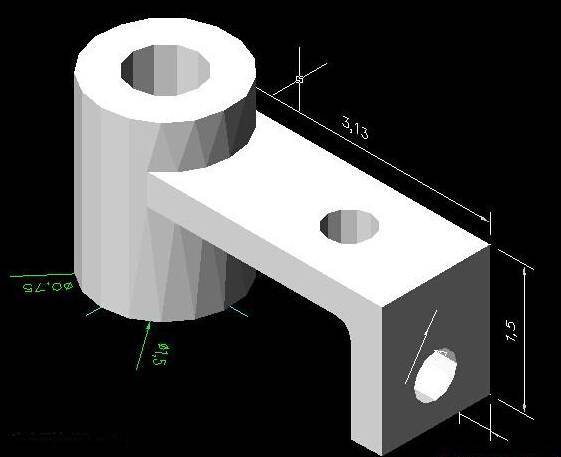

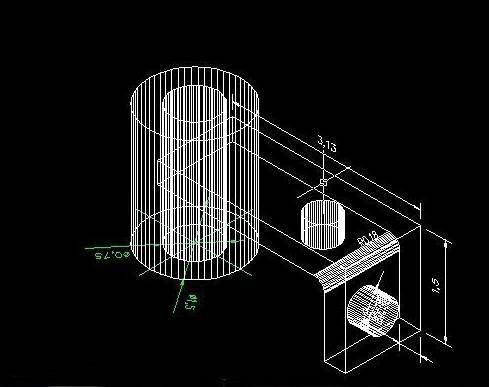

效果圖：

1.打開CAD制圖軟件，點擊視圖菜單，在下拉菜單中選擇三維視圖-俯視圖，繪制左側空心圓柱體的平面圖（也就是兩個圓）。

2.在命令欄中輸入REG命令，對上面所畫的平面圖進行面域操作，使其呈現整體狀態，效果如下。

3.在命令行中輸入EXT，對兩個圓的面進行實體拉伸，單擊視圖菜單，選擇三維視圖-東北等軸測，使其變成高度為2mm的三維立體效果。

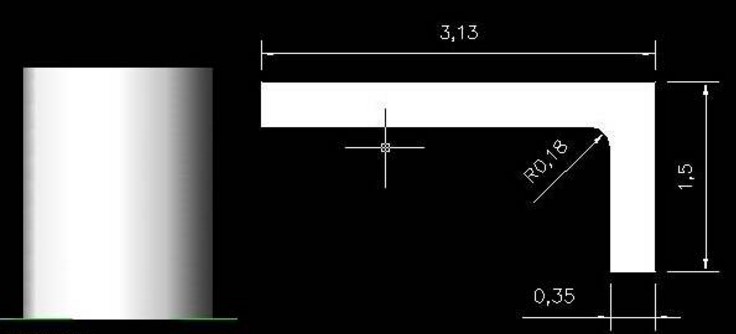

4.同樣的，單擊視圖菜單，選擇右視圖，繪制右邊部分的平面圖。

5.同步驟二，對右邊部分執行面域操作。

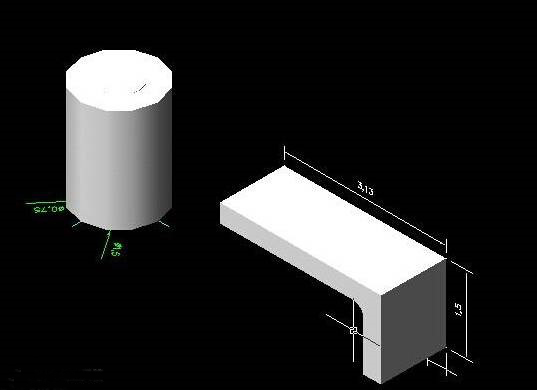

6.同步驟3使用EXT命令對右邊部分進行實體拉伸，使其呈現為1.25mm高的三維立體效果。

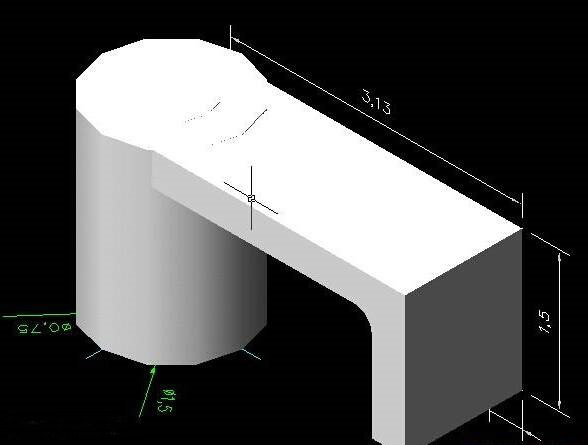

7.輸入M使用快捷鍵激活移動工具對左右兩部分的圖形進行組合。

8.由上我們可以知道這兩部分是有著0.5mm的高度差的（右側部分略低），所以這時候我們要再次使用移動工具將右側部分向下移動0.5mm。

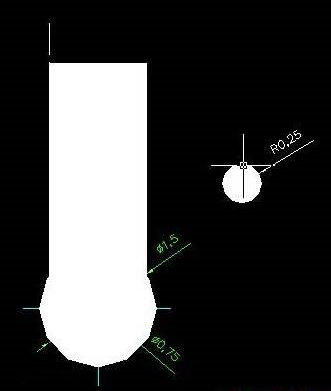

9.單擊選擇視圖菜單，三維視圖-俯視圖，繪制如下平面圖并執行面域操作。

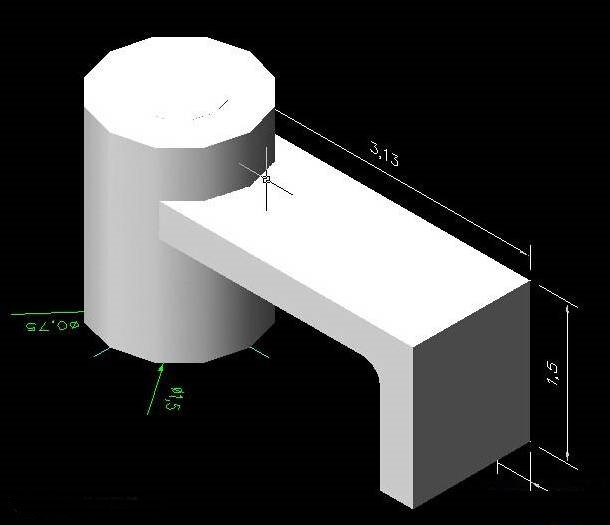

10.在命令欄中輸入EXT命令，對半徑為0.5mm的小圓進行高度拉伸，高為0.35mm。在視圖菜單中進入東北等軸測視圖，用移動工具對圖形進行組合。

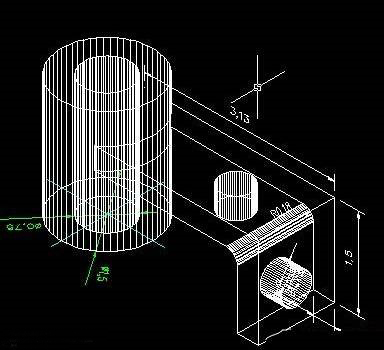

11.接下來我們就開始對圖形進行著色啦。單擊視圖菜單，選擇著色-三維框線模式，對半徑為0.25mm的右側小圓進行位置調整。

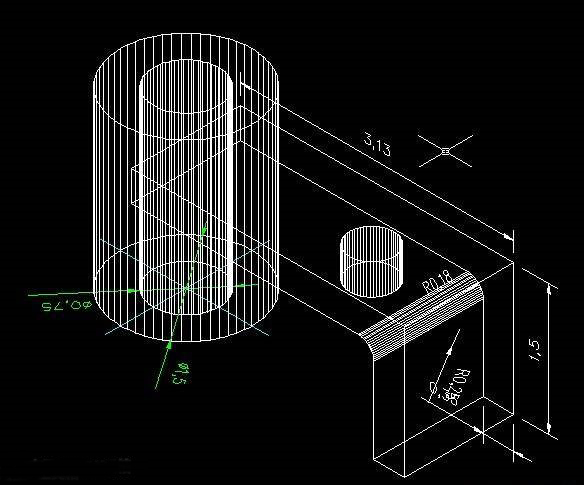

12.按照同樣的方法繪制右側的另一小圓并對齊。

13.執行UNI命令對整體進行組合。

14.打開SU命令接著執行差集操作，減去左側圓柱的空心部分和右側的兩個鏤空小圓部分。

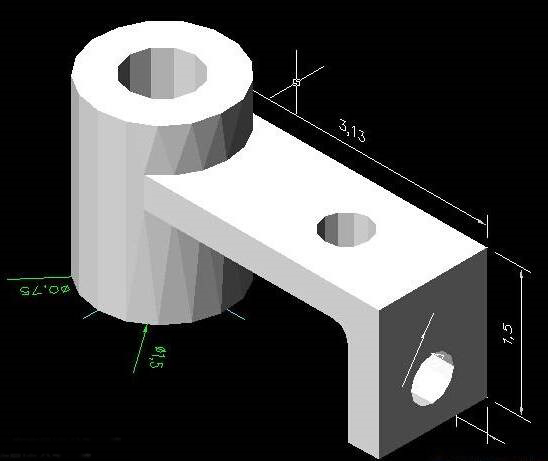

15.最后執行視圖菜單-著色-體著色，就可以達到最終效果啦。

是不是很簡單呢？趕緊動手試試吧！
