本節做一道如下的繪圖練習，學習在繪圖過程中借助輔助線畫圖。如下圖所示，繪制一個直角三角形：一條直角邊為80，斜邊為95
1、 首先，大家打開中望CAD軟件

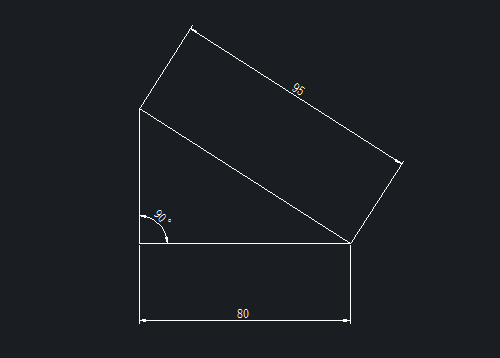

2、 點擊【繪圖】-【直線】按鈕，繪制一條長度為80的水平直線，命令窗口顯示操作如下：
3、 繪制的直線如圖所示

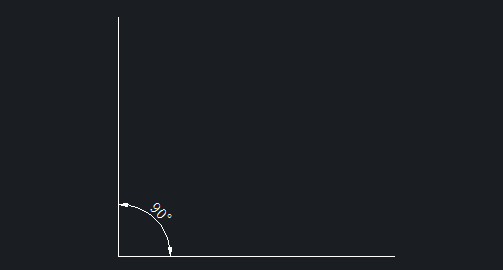

4、 再次執行【直線】命令，以直線左端點為起點，繪制一條合適長度的豎直直線
5、 點擊【繪圖】-【圓】命令，以水平直線的右端點為圓心，繪制半徑為95的圓

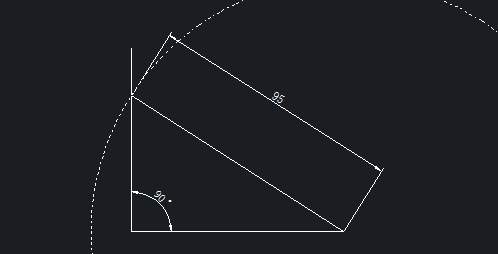

6、 如上圖所示，半徑為95的圓與豎直直線相交于點A，點擊【繪圖】-【直線】命令，連接點A與水平直線右端點，得到下圖，三角形的斜邊即為圓的半徑

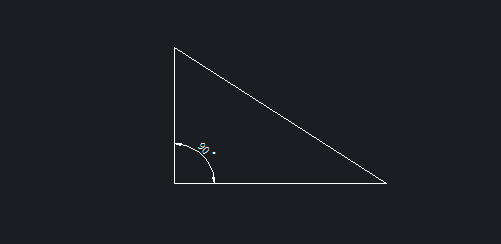

7、 點擊【修改】-【修剪】按鈕，即可在CAD中繪制出相應的圖形
