在CAD的繪圖過程中，有時候會產生一些相交的線，但卻是不需要的，那該如何快速地進行刪除呢？
快跟著小編一起來看看吧
首先，打開中望CAD軟件，打開相應的圖形文件。如下圖所示，我們需要刪除直線與樣條曲線的相交線條
方法一：
1、在命令行中輸入TR指令，按空格鍵確認
2、根據命令行出現的指令完成相應的操作

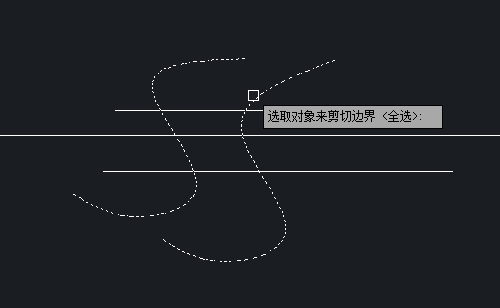

3、我們先使用鼠標選擇兩邊的樣條曲線

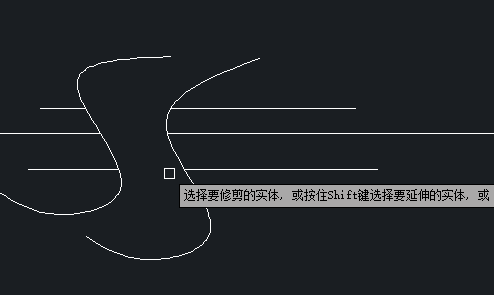

4、點擊一下鼠標右鍵后放開，再點擊中間的相交部分，就會發現相交線不見了，執行結果如下圖所示
方法二：
1、在CAD軟件的命令行中輸入TR指令，然后按兩次空格鍵確認

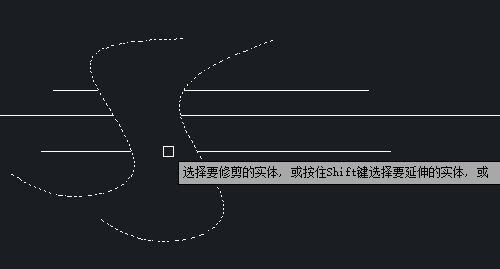

2、我們直接使用鼠標的左鍵點擊所需要進行刪除的線段，就能夠成功刪除相交線
