CAD中怎么快速繪制兩切點位置都不確定的切線 在CAD中畫兩個圓的切線時，怎么樣可以快速捕捉到不確定的切點呢？
下面小編就來介紹一種簡單的操作方法。
1、 首先，大家打開中望CAD軟件

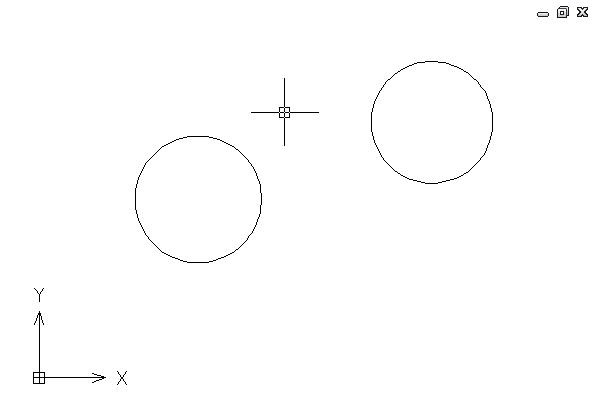

2、 打開需要進行操作的圖形文件

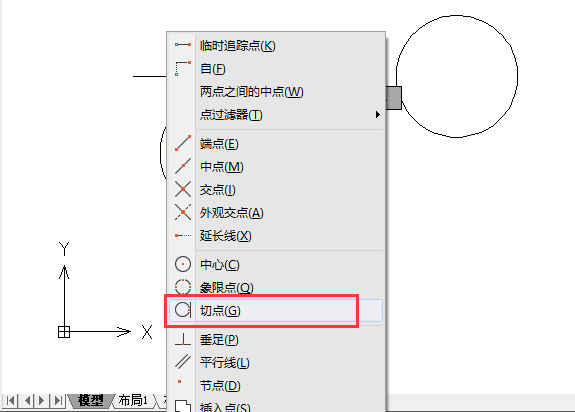

3、 選擇【直線】命令，在確定直線的起點之前按住【shift】鍵，然后單擊鼠標右鍵，在彈出的對話框中點擊“切點”按鈕

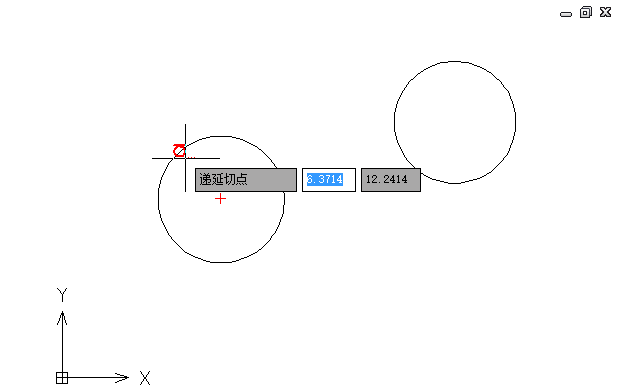

4、 然后根據提示在第一個圓上選擇第一個點

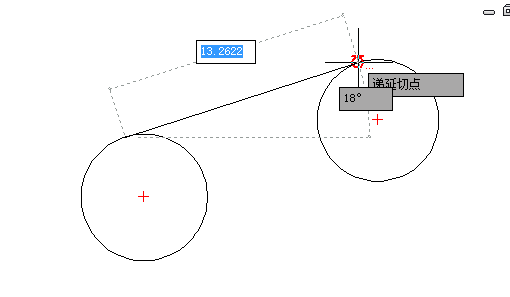

5、 在確定直線的第二個點之前，也是先按住“shift”鍵，然后單擊鼠標右鍵，點擊“切點”命令，然后再另一個圓上選擇第二個點

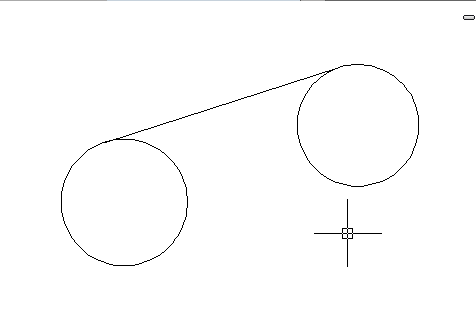

6、 然后按回車鍵，CAD中即完成圓切線的繪制
