CAD中，圓臺的繪制可以由旋轉命令創建出來，也可以使用圓錐命令創建出來
今天小編給大家介紹一下如何使用圓錐命令創建出圓臺，一起來看下吧
1、首先，大家打開中望CAD軟件
2、點擊界面右下角的“切換工作空間”按鈕，選擇“二維草圖與注釋”選項，進入三維狀態

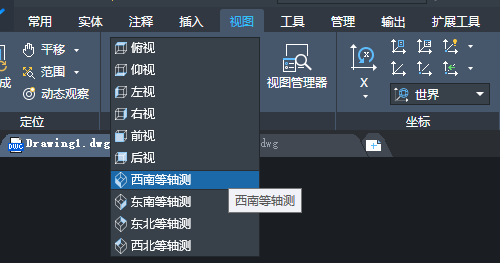

3、點擊界面菜單欄上的“視圖”-“西南等軸測”選項

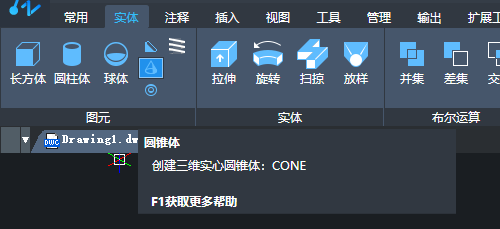

4、點擊“實體”下面的“圓錐體”圖案
5、根據命令行出現的指示完成操作，使用鼠標指定地面的中心點，再輸入底面半徑200
6、不進行下一步操作，直接在命令行中輸入T命令，輸入頂面半徑100
7、根據CAD軟件的命令行指示輸入高度300，按回車鍵確認
8、操作完成后，點擊查看消隱后的圓臺效果
