CAD是設計人員的重要設計工具，大家知道如何創建出標高的塊嗎？

快跟著小編一起來學習一下創建標高的塊的方法吧

1、首先，大家打開中望CAD軟件

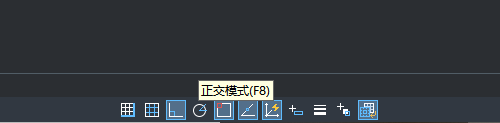

2、點擊界面下方的“正交”按鈕，啟動正交模式

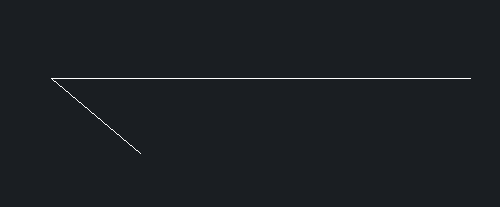

3、點擊“直線”按鈕，畫出一條長為720的直線，然后再畫出一條長為200、角度為-40度的直線，執行結果如下圖所示

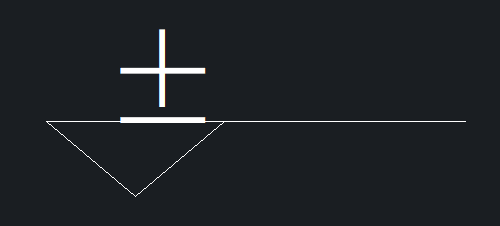

4、在命令行中輸入“MI”命令，啟動鏡像功能，從而得到標高，如下圖所示

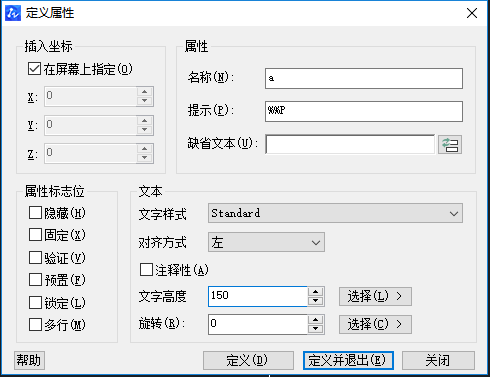

5、在命令行中輸入“ATT”命令，按回車鍵進行確認。CAD軟件會自動彈出“定義屬性”的對話框，我們輸入名稱“A”、值“%%P”和高度“150”，如下圖所示

6、點擊“定義”按鈕，然后在合適的位置放置A

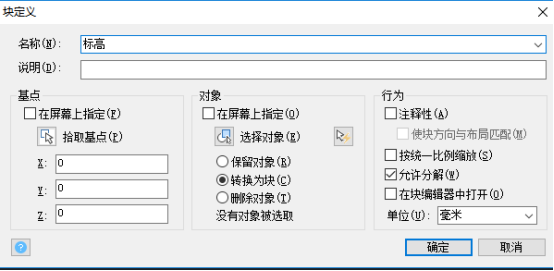

7、在命令行中輸入“B”命令，按空格鍵。在彈出來的“塊定義”對話框中，把名稱設為“標高”，點擊“拾取點”按鈕，在標高位置點擊一點。點擊“選擇對象”按鈕，把對象全部選中。點擊確定按鈕

8、在彈出的“編輯圖塊屬性”對話框中設置，我們輸入標高值為“%%p”，單擊“確定”。執行結果如下圖所示

9、在命令行里輸入“I”命令，按空格鍵，系統會自動彈出“插入圖塊”的對話框，我們選擇“標高”，再點擊“插入”按鈕

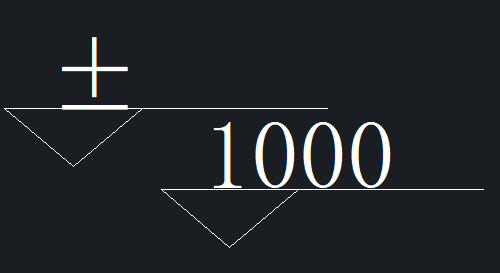

10、根據命令行的指示完成插入標高的塊的操作，比如這里輸入標高值為1000，點擊確定，就可以插入一個1000標高的塊了
