CAD如何畫相貫線
相貫線有許多中畫法，那么有什么簡單的方法畫相貫線呢？小編接下來介紹一種簡單的畫法，有需要的朋友可以參考下。
1、以“一個半徑為10和一個半徑為13的流道相交”為例子進行說明

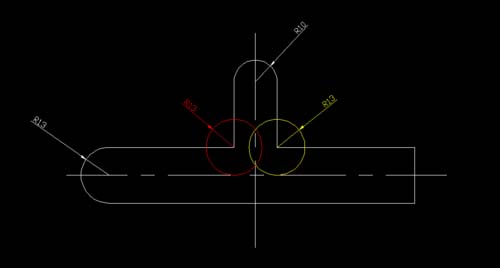

2、首先，以大圓的半徑為半徑（即13），再以小徑與大徑相交的左側的交點為圓心畫一個圓
3、接著，以大圓的半徑為半徑（即13），以小徑與大徑相交的右側的交點為圓心再畫一個圓

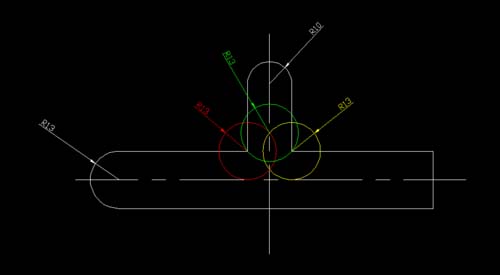

4、然后，再以上面畫的兩個圓的交點為圓心，以大圓的半徑為半徑（即13）畫第三個圓，如圖綠色圓。
5、最后，將多余的線刪除或修剪掉，留下如圖所示的綠色的圓弧線，即為相貫線
