cad虛線怎么畫

cad虛線怎么畫。CAD是一種廣泛應用于各個不同領域的功能強大的繪圖軟件。眾所周知，在cad中可以進行繪制圖紙的操作，在繪制圖紙的時候設計師或者用戶經常會用到虛線，那今天小編給大家介紹一下虛線的畫法

方法/步驟

1.第一步先打開CAD軟件，在界面上找到點擊圖層特性管理器的按鈕

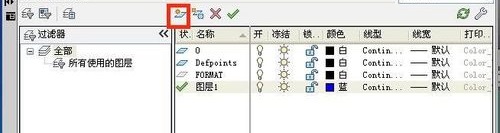

2.點擊進入，在彈出的窗口上面選擇新建圖層

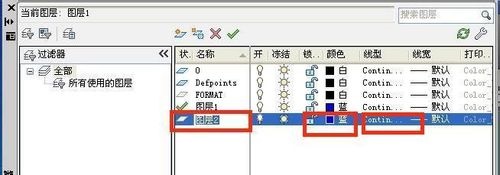

3.接著，點剛剛新建圖層的名稱，改成虛線，顏色設置為你想要的顏色。點擊圖層的線型進行選擇

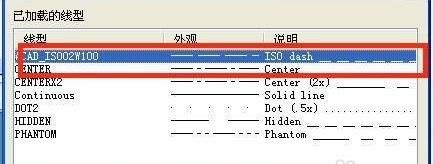

4.設置圖層線型的時候，彈出窗口，選擇你先要的虛線類別。也可以加載，把自己想要的載入。

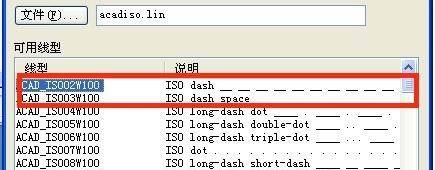

5.如果選擇加載，會彈出加載或重載線型的窗口。選擇你想要的線型確定。

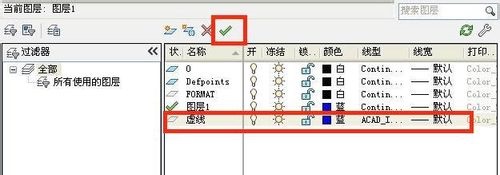

6．確定后可以看到圖層的線型，再點擊圖層，把它設置為當前的圖層

7.完成上述的設置后，直接畫線，此時畫出的線已經是虛線。
