CAD怎么把分散的線段合并成一個整體

CAD制圖中，如果圖形是由一條條線段組成的，想要摳取圖形里面的一個圖形，不改變它原本的形狀，，該怎么操作呢？下面小編給大家介紹CAD怎么把分散的線段合并成一個整體，并從原有圖形中分離出來的方法啊，大家一起來看看具體的教程參考。

1、首先打開CAD軟件，畫一個簡單的圖形，如圖所示，這個圖由一個個的線段組成。想要把“鴨掌”圖像當成一個整體摳出來，而不是一條一條摳取線段，怎么操作？

2、在命令欄輸入“pe”，出現了PEDIT選擇多線段[多條(M)]，點擊圖形選擇要摳出來的“腳丫的”任一條線段，出現是否將其轉換為多線段？<Y>選擇Y，

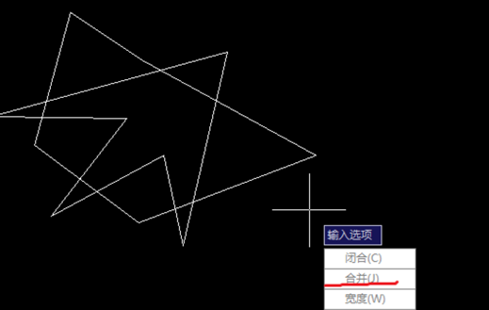

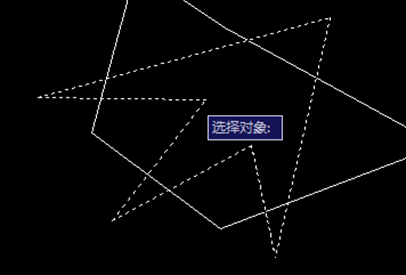

3、出現這個界面，點擊合并，再選擇你要摳出的圖形圍成的線段，出現下面這個圖形，點擊“enter"鍵，出來完整的圖形，可以挪動了

4、如圖所示，摳取的圖形是一個完整的圖形。

以上就是CAD把分散的線段合并成一個整體的教程，大家學會了嗎？感興趣的朋友趕緊動手操作吧。
