CAD直線命令及畫法的詳細教程

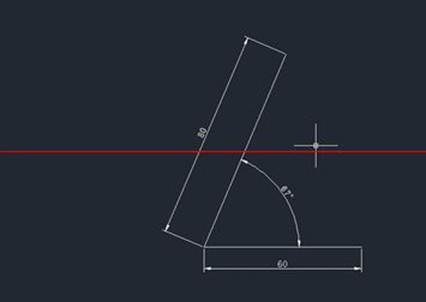

CAD怎么畫直線？很簡單，我們都知道CAD直線命令的快捷鍵為L(zhǎng)，想要畫直線，可以直接在鍵盤上輸入L即可，然后再按空格或回車確定。下面來看看利用直線命令繪圖的方法。我們以下面這張圖片為例，想要快速畫出這個圖形有幾種方法呢？

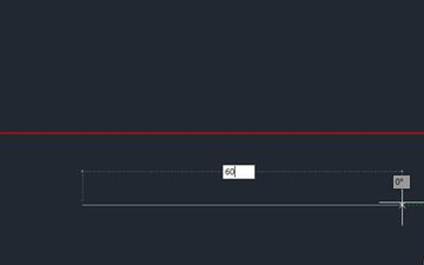

1、打開CAD軟件，首先畫出底下那條長為60的直線，確定一個點以后，水平移到光標，輸入數值60即可。

2、然后畫那條長為80的傾斜直線，傾斜角度是67度?？梢允褂眯D(zhuǎn)工具：先水平畫一條80的直線，再旋轉67度。這里我介紹其他幾種方法。

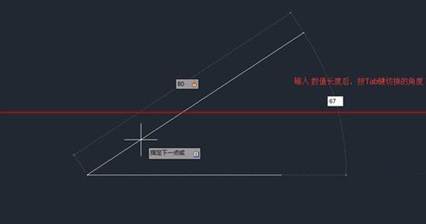

3、第一種:我們選擇直線工具，確定端點后，輸入數值80，按一下鍵盤上的tab鍵，回車確認即可（這里按空格不行）。這個方法得格式是:"長度 tab鍵 角度"。

4、第二種：這個和第一種方法差不多，也叫極坐標法。我們?cè)诖_定第一個點以后，輸入數值80，同時按下shift和<鍵，輸入角度67。這個方法的命令格式為:"長度<角度"。

5、第三種：坐標法，這個坐標就是相對坐標（相對于上一點當然第三種：坐標法，這個坐標就是相對坐標（相對于上一點的坐標），由于我們這里不知道相對坐標，所無法用這個方法畫這個圖形。這個命令非常簡單："相對坐標，相對坐標"。）

CAD繪制直線的方法大家掌握了嗎？還有三種簡便繪制傾斜角度的直線，很簡單，記住快捷鍵命令為L(zhǎng)，更好更方便地制圖哦。以上就是CAD直線命令及畫法的詳細教程介紹，希望大家喜歡。更多CAD技巧請關注中望CAD的官方公眾號。
