CAD編號怎么實現數字遞增

CAD編號怎么實現數字遞增？cad中想要編號，數字進行遞增顯示，該怎么實現呢？下面我們就來看看詳細的教程。

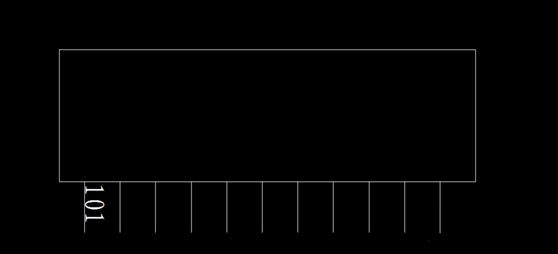

1、打開CAD。我的應用情景是給元器件的管腳編號。例如下圖這種。

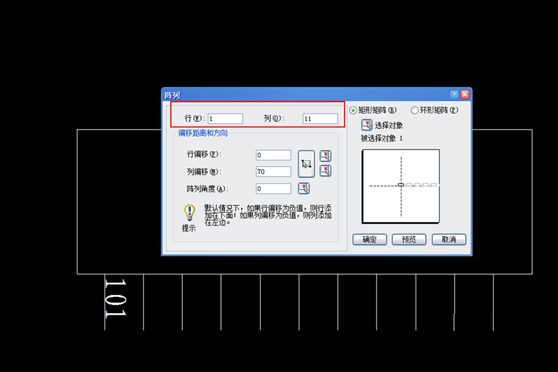

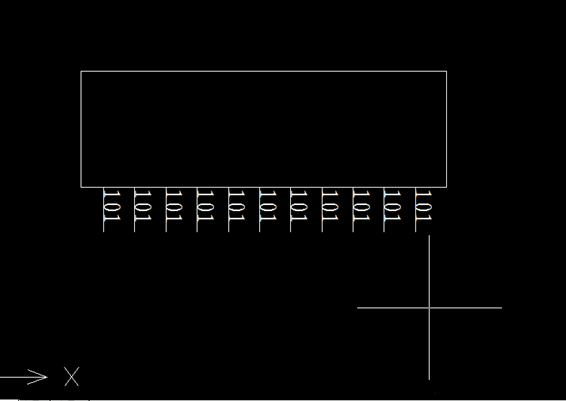

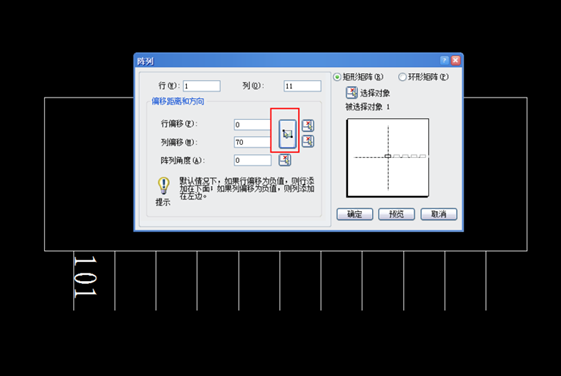

2、首先，將文字陣列。選中文字，點擊陣列工具。確定整列方向和數量。這里我需要1行多列，所以x=1,y=11。選擇整列的距離。我需要陣列的距離就是兩個管腳之間的距離。全部設置完成，點擊確定，就可以得到陣列效果。

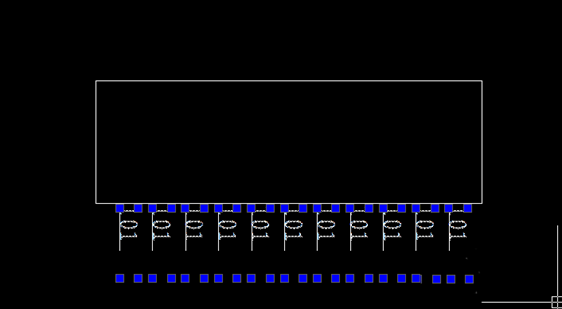

3、選中所用想要更改序號的文字。輸入TCONUT（自動編號命令）。選擇方向；以這個例子來講，選擇Y方向。輸出起始值，和遞增值。我想讓編號從101開始往后依次加1，所以，輸入101,1。選擇覆蓋，輸入字母O。點擊確定，即可看到所有文字被替換。

以上就是cad數字遞增效果的實現的方法，希望大家喜歡。
