CAD如何標注五邊形相切圓的半徑

CAD五邊形有五個相切的內切圓，想要對相切圓進行半徑標注，該如何操作呢？今天我們來看看詳細的標注教程。

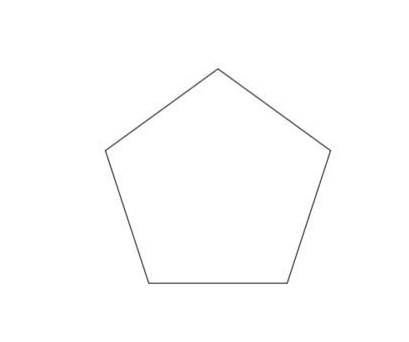

1、打開CAD軟件，繪制任意五邊形。

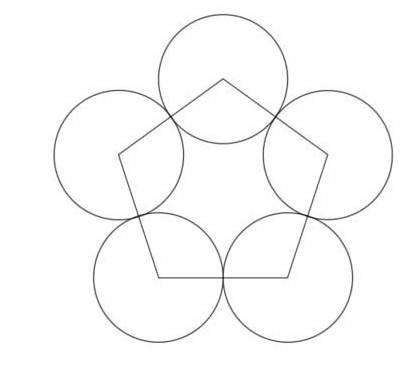

3、以五邊形的五個頂點為圓心、邊的一半為畫5個小圓。

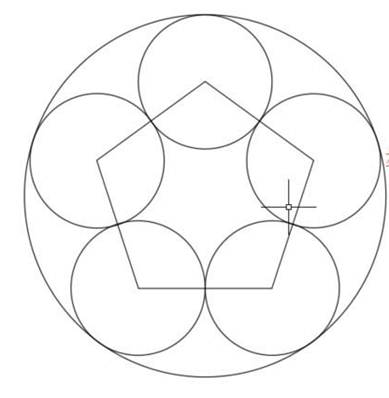

4、用3相切（相切于上步驟畫的圓）畫圓。

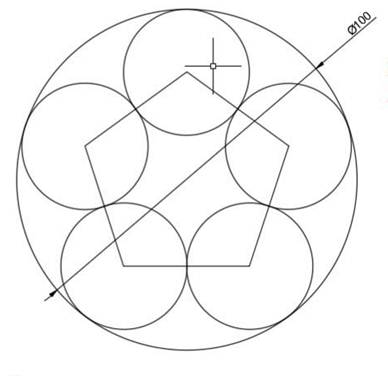

5、用縮放命令，把圖形按大圓直徑為100進行縮放。

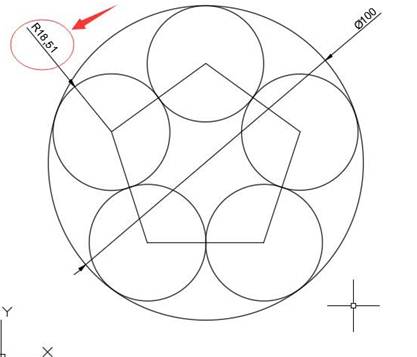

6、用半徑標注命令，標注小圓半徑?？梢钥吹叫A半徑為18.51

以上就是cad標注五邊形相切圓圓半徑的教程，類似的多邊形標注小圓半徑都可以操作，大家可以嘗試畫一下。
