CAD怎么繪制包裝模平面圖?

CAD中要畫一個裝飾用的包裝紙，該怎么繪制呢？做包裝，尺寸模線是整個包裝最基本的框架，這里給大家分享用CAD繪制模線的常用方法，有需要的朋友可以看看詳細的教程。

1、繪制一個130*235mm的矩形。輸入REC——空格確認——（提示選擇點）在繪圖區內隨便選點左單擊——輸入D（選擇輸入尺寸）——空格確認——輸入長度130——確認——輸入寬度235——確認——鼠標界面上左單擊確認矩形位置

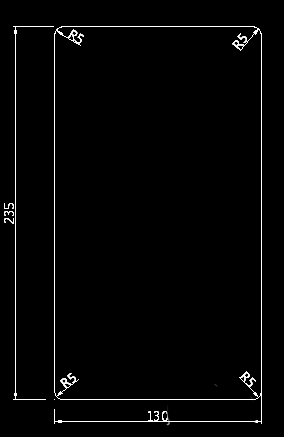

2、四個角做5mm倒角。輸入“F”——空格確認——輸入“R”——空格確認——輸入半徑“5”mm——輸入“P”（選擇多段線）——在繪圖界面中點選矩形線——即完成

3、做掛空。先做30*9mm的矩形，再做R4.5mm的倒角，在矩形居中位置繪制直徑14mm的圓，輸入“C”——選擇矩形邊中點為圓心——輸入半徑“7”——空格確認——再輸入“M”——移動圓至和下邊矩形重合

4、剪切掉不要的線 移動掛空至合適位置。輸入“TR”——空格確認——選擇圓和倒完角后的矩形——空格確認——點選如下截圖三個紅圈位置（刪除多余曲線）

5、輸入“M”——空格確認——選中掛孔——移動至合適位置——即完成

精美的包裝之圖案高就完成了,感興趣的朋友可以立馬著手試一下。
