用CAD繪制水滴形狀教程

用CAD怎么繪制水滴形狀呢？我們?cè)谥谱魉吹貓D標的時候，經常需要用到水滴形狀，今天，小編給大家?guī)?lái)用CAD繪制水滴形狀的教程。

1、打開正交，做一條適當長度的直線。

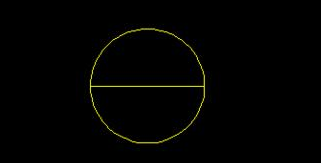

2、以直線中點為圓心，半長為半徑，作一個圓。

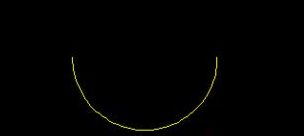

3、刪除多余的線段，剩下半個弧，如圖所示。

4、以圓弧中點，做一條適當長的垂直向上的直線。

5、連接弧端到直線頂?shù)膬蓷l直線。

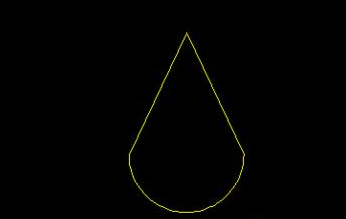

6、刪除多余線，得到一個水滴圖像。

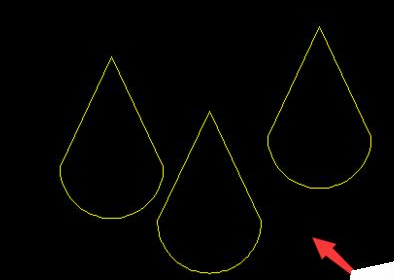

7、在復制兩個水滴圖像，位置分布均勻。

8、給圖像加一個適當大小的框，完成圖標的繪制。

以上就是中望CAD給大家?guī)?lái)的水滴形狀教程貼，有喜歡的朋友可以繼續關注官網哦。
