圖層管理器中關閉圖層與凍結圖層的區別

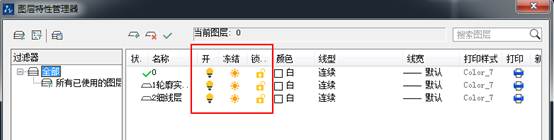

在CAD的圖層管理器中大家知道對于圖層的設置當中有開/關圖層、凍結圖層、鎖定圖層等選項，如下圖：

具體的這幾項應該怎么應用，這三者之間又有什么樣的區別呢？

開/關圖層和凍結圖層：

共同點：

他們的作用都是將選定的圖層所繪制的圖元不在繪圖區顯示

區別：

1.開/關圖層：選擇關閉圖層之后此圖層還能被置為當前圖層并能繼續在此圖層上繪制圖元，但是繪制完一個圖元命令結束后繪制的圖元就不見了，這是因?yàn)閯偖嫷膱D元放在了關閉的圖層上，畫完后即為關閉模式，將此圖層打開則可看到剛才畫完就消失不見的圖元。

2.凍結圖層：凍結后此圖層則不顯示并且被凍結的圖層不能再被置為當前圖層且也不能繼續在此圖層上繼續繪制圖元。

3.鎖定圖元：將鎖定的圖層圖元顏色顯示變淡且鎖定圖層上的圖元不能被編輯只能作為參照進行對象捕捉、標注等操作不能改變鎖定圖層上圖元的大小及位置等參數。
