CAD繪制子彈頭平面圖的方法

如何用CAD繪制一顆子彈頭呢？下面我們來看看詳細的繪制子彈頭的教程，步驟挺簡單的，需要的朋友可以參考一下。

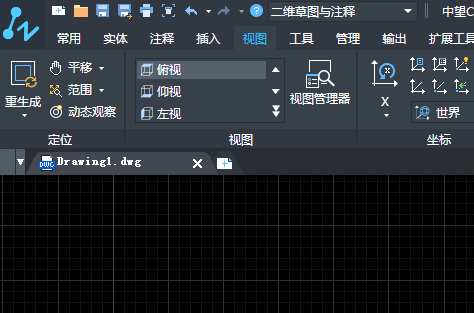

1、打開中望CAD這款軟件，進入操作界面，如圖所示：

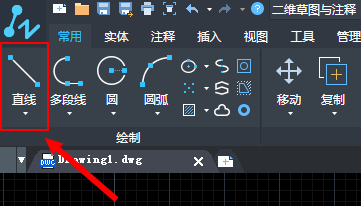

2、在該界面內找到菜單區里的直線命令，如圖所示：a

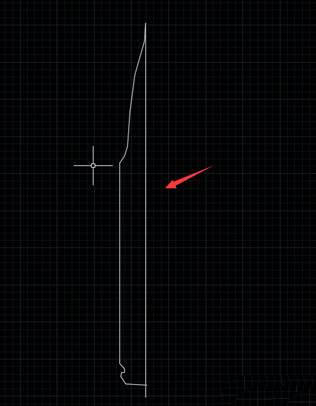

3、使用直線命令繪制出子彈頭的一側的圖形，如圖所示：

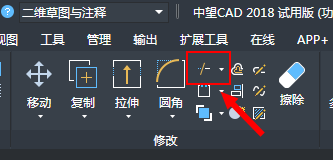

4、再在菜單區里找到修剪命令，如圖所示：

5、使用修剪命令將多余的線剪掉，再在菜單區里找到鏡像選項，如圖所示：

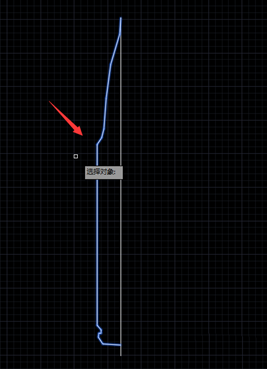

6、點擊鏡像選項，提示我們選擇對象，將我們繪制子彈頭的形狀選擇出來，如圖所示：

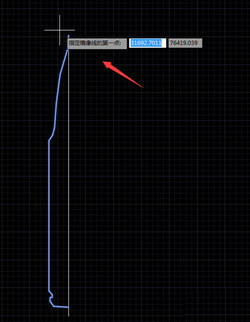

7、選擇好形狀后，按下回車鍵，提示我們指定景象的第一點，如圖所示：

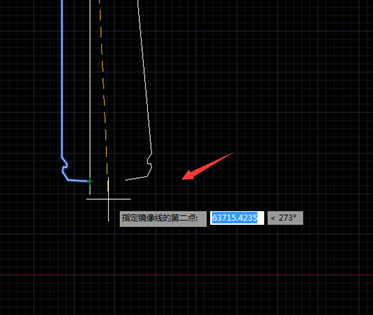

8、指定鏡像的第一點后，提示我們指定鏡像的第二點，如圖所示：

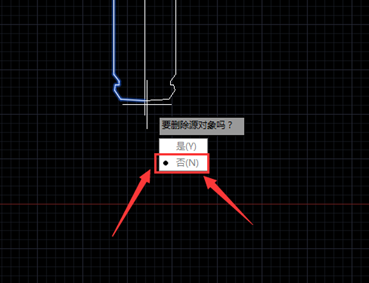

9、指定第二點后按下回車鍵在彈出的對話框內選擇否，如圖所示：

10、選擇否按下回車鍵，就得到了子彈頭的另一側，將中間的鏡像線刪除，最后的圖形如圖所示：

以上就是CAD繪制一顆子彈頭的方法，希望大家的喜歡。
