CAD繪制剖面圖的技巧

如何利用CAD繪制剖面圖呢？下面是詳細的繪制教程。

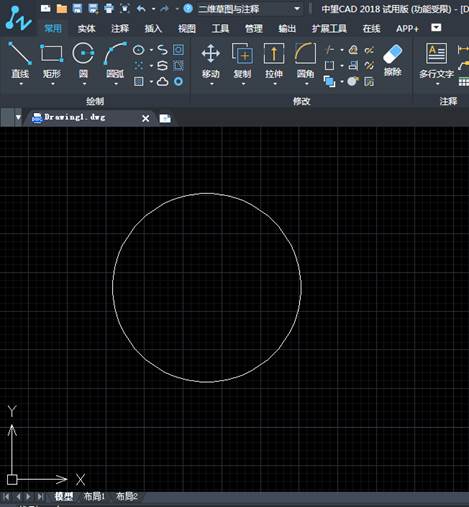

1、打開所需繪制剖面線的圖形文件。

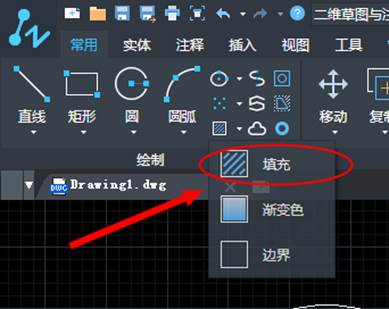

2、在繪制工具欄中找到填充功能，如圈選所示。

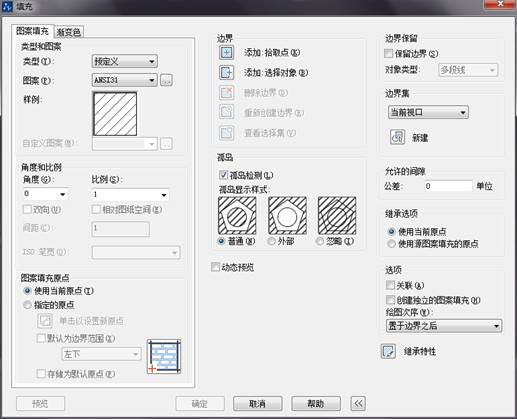

3、打開圖案填充和漸變色窗口。

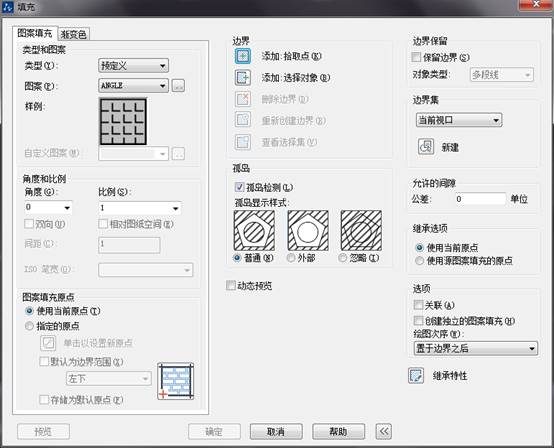

4、根據材料要求選擇所需樣例圖案。

5、根據圖形大小，圖紙要求，圖案形狀等選擇樣例填充圖案角度及比例。

6、選擇邊界的方式有拾取點和選擇對象兩種，如果圖形簡單單一，與其他圖形無干涉，可直接采用拾取點點擊圖形內部即可選中圖形。如圖形較為復雜，且與相鄰圖形干涉較多，可采用選擇對象依次選取圖形邊界完成圖形邊界選擇。

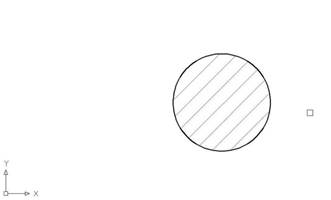

7、選擇完成邊界后直接確認完成剖面線填充

8、如在確認后相對剖面線進行修改可直接雙擊剖面線進行修改，如想修改邊界可選擇刪除功能重新進行邊界選擇。

以上是繪制剖面圖的詳細步驟，想嘗試的朋友就快快動手吧！
