CAD模型出圖和布局出圖

CAD出圖分為白圖和藍圖。白圖直接通過CAD打印即可。但大多數情況下，我們出的是藍圖。藍圖則通常需要將CAD版打印成PDF版。有的公司會有相應的制圖標準規定，比如，我們一般是在模型里畫圖，A公司可能規定通過布局出圖，B公司可能規定通過模型出圖，C公司則無要求。

一、模型出圖

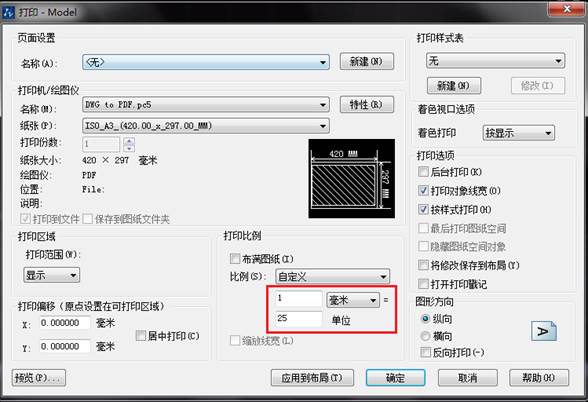

模型出圖，按多少比例畫的圖，就套多少比例的圖框，如下圖，1:25比例畫的樹，套1:25比例的A3圖框。打印頁面中的打印比例，則需要設置成1:25。

二、布局出圖

布局出圖，即實際尺寸出圖。按照1:1出圖。所以所套圖框是1:1的圖框。

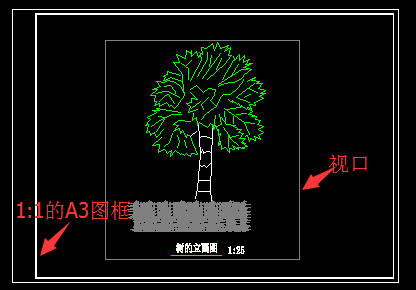

由于我們一般是在模型中畫圖，所以在布局出圖的時候，需要通過“視口”，使模型中的圖顯示在布局中。

點擊【視圖】——【視口】——【一個視口】，在布局中拉一下，即可建立一個新視口。如果在新建視口中未看到你模型中的圖，那么你可以在視口空間內，雙擊鼠標滑輪，即可找到模型中的圖。但此時視口比例未定，需要定義視口比例。

雙擊進入視口，在下圖的箭頭位置輸入畫圖比例1:25，回車，比例即設好。如果圖未完全顯示出，可按住鼠標滑輪，鼠標變成手形，移動圖的位置，或?qū)⑹髽?biāo)放在視口外，雙擊跳出視口，然后拉視口邊緣調整視口的大小。最后套上圖框，然后打印PDF即可。
