CAD中怎么旋轉水平圖形使其與斜線平行

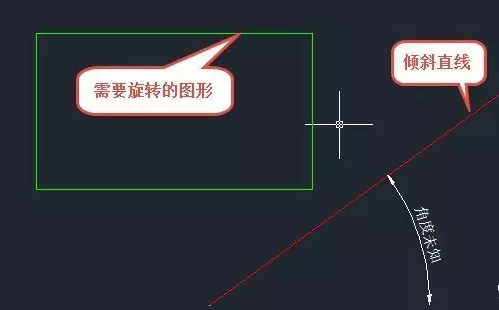

假設圖中有一條斜線，傾斜角度并不清楚，我們想旋轉一個水平圖形與此斜線平行該怎么辦？如下圖所示。我們可以先測量斜線的角度，然后再旋轉水平圖形，但斜線的角度如果并不是整數，這種旋轉就會有一定的誤差。

遇到這種情況，充分利用旋轉命令的參照（R）參數，就可以精確地進行旋轉。下面是具體的操作步驟。

選中要旋轉的圖形，輸入RO命令，回車。

軟件提示選擇旋轉的基點，我們拾取傾斜直線左下方的斷點作為旋轉的基點，此時拖動鼠標，矩形會繞基點旋轉。

輸入R回車，軟件會提示輸入?yún)⒄战?，默認角度為0，也就是水平方向，因?yàn)榫匦问撬降?，我們可以直接回?chē)，軟件會提示輸入新角度。

拾取直線的右上角的頂點來確定新角度，這樣就可以完成了參照角度的旋轉。

為了驗證矩形是否平行，我們可以用角度標注來標注一下矩形底邊和直線的角度，可以看到命令行會提示這兩條線是平行的。
