為什么修改了標注樣式的字高但標注文字的大小沒變

有時候我們發現CAD圖紙中標注文字的高度不合適，希望修改標注樣式的字高，但在標注樣式里重新設置了字高后，圖中標注的文字高度卻并沒有改變，這是為什么呢? 遇到這種情況需要具體問題具體分析，首先要看一下標注的參數，確定一下原因。我們可以選中有問題的標注，輸入LI命令回車，查看一下標注的參數。

LI查詢命令跟特性面板（CTRL+1）查看標注參數不一樣的地方在于查詢會顯示此標注有哪些參數跟標注樣式是不一致的，也就是上圖中顯示的“標注樣式替代”參數，這些是此標注創建后單獨修改過的參數。從上圖可以看出此標注單獨修改過文字高度（DIMTXT），所以標注樣式的文字高度無論設置成多少，這個標注的文字高度始終是2.0。

這種問題的解決辦法就是讓標注重新使用標注樣式設置的字高，方法有下面幾種。

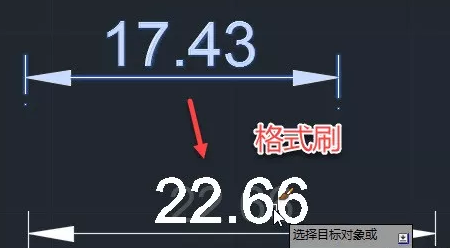

1、  如果有字高正常的標注，可以直接用格式刷從這些標注將字高刷過來，如下圖所示。

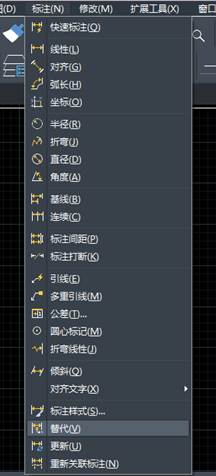

2、  如果用格式刷不方便，可以直接用標注替代功能將標注中的替代參數清除。在標注菜單中選擇“替代”，如下圖所示。

點擊“替代”后命令行會提示設置替代變量還是清除替代。輸入C，回車，然后選擇要處理的標注，就可以將替代參數清理掉。
