怎么在CAD多段線上插入新的節點
在某些情況下，CAD多段線會比直線方便得多，例如修改統一的格式?；蛘咴谀承┸浖?，多段線會作為系統默認的輸出方式而不能對其進行更改，所以，我們需要在多段線上插入新的節點來便于操作。
1. 選擇需要添加節點的多段線，在命令行輸入PE，回車，命令行出現如圖所示的選項。

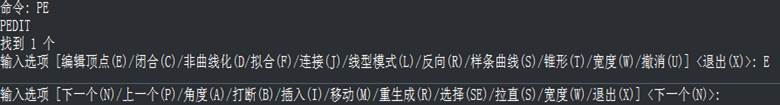

2、在命令行輸入E，即選擇編輯頂點，回車。

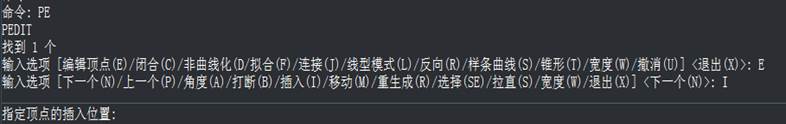

3、然后在命令行輸入I，即選擇插入，回車。

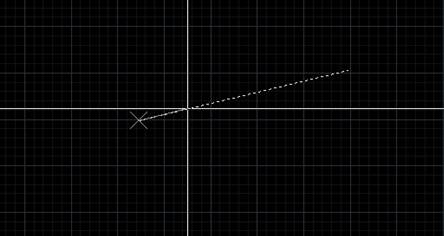

4、命令行提示指定頂點的插入位置，這時在需要添加節點的位置點擊進行節點添加。
5、添加好后，按回車鍵，這時候你可以輸入I選擇繼續添加，也可以選擇退出鍵X。

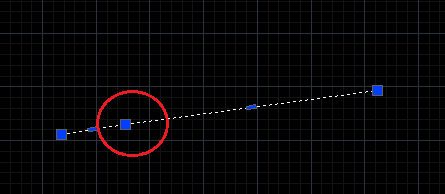

6、完成后就可以看到我們新添加的節點了。
