為什么CAD圖紙的坐標系是正的但十字光標是傾斜的

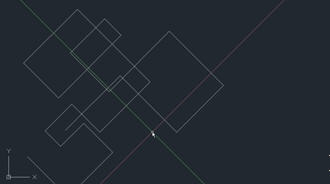

如果一張圖紙的坐標系圖標和十字光標都是斜的，那說明CAD設置了UCS，直接輸入PLAN命令，將視圖調整為坐標系的平面視圖就好了。但有時會遇到有些圖打開后坐標系是正的，但十字光標是傾斜的，這是怎么回事呢？

在早期的CAD版本中，設置十字光標角度的方法很簡單，你只需右鍵單擊底部狀態欄的柵格按鈕，在柵格的相關設置中找到并設置角度參數，如下圖所示。

當繪制電氣、暖通、給排水的系統圖或者一些類似的軸測圖時，需要繪制數條與X軸呈45度或60的線，有些工具插件可以利用參數來調整十字光標的角度，結合正交，可以很快速繪制出系統圖或軸側圖。

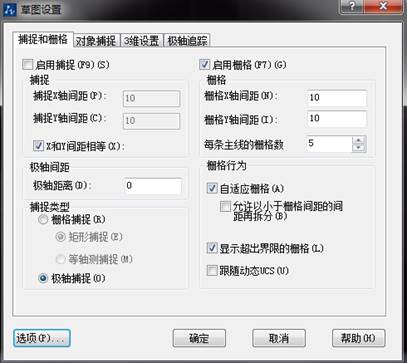

但在高版本的CAD中，捕捉和柵格設置中找不到“角度”這個選項了，如圖所示。

出現這種情況有可能是因為高版本CAD提供的極軸工具可以替代這個工具，而且如果合理設置極軸增量角，利用極軸比捕捉角度更方便。

如果你用的是高版本的CAD，卻拿到這樣一張十字光標傾斜的圖紙，想把十字光標改成正常狀態怎么辦？這時只能用系統變量：SNAPANG來控制了。輸入SNAPANG，回車，輸入0，回車，就可以使十字光標恢復正常了。
